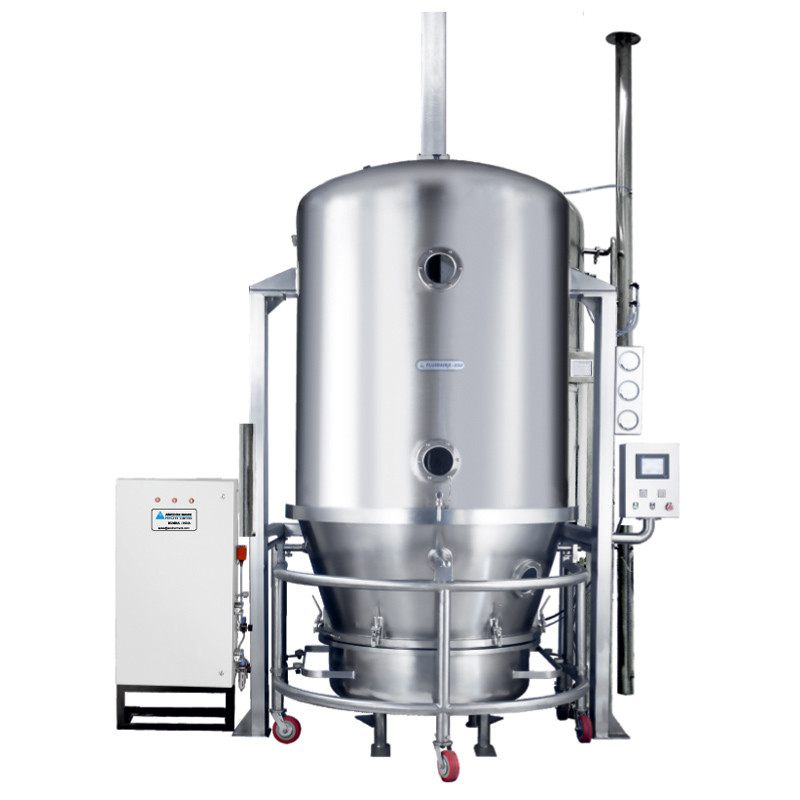

1.5m3/Min horizontaler Wirbelschichttrockner, kontinuierlicher Wirbelschichttrockner SUS304

FG(Fließbetttrockner)( FBD Trockner )/Vertikale pharmazeutische Wirbelschicht-Trocknungsmaschine(Fließbetttrocknung Maschine)

Allgemeine Beschreibung

Die Wirbelschichttrocknung kann in der gesamten pulververarbeitenden Industrie eingesetzt werden.In der pharmazeutischen Industrie hat dieses innovative Verfahren die zeitaufwändige Hordentrocknung längst abgelöst: Der Trocknungsprozess mit Wirbelschichttrocknung verkürzt die Trocknungszeit im Trockenschrank um etwa das Zwanzigfache.Darüber hinaus bietet die Wirbelschichttrocknung im Vergleich zur ungleichmäßigen Trocknung in Schalen kontrollierte und gleichmäßige Trocknungsbedingungen.

Produktdetails:

technische Parameter

Anmerkungen:

Temperatur:Einstellbar von Umgebungstemperatur bis 120℃;

Sammelquote: > 99 %

Betriebszeit: 15 ~ 30 Minuten (abhängig vom Material)

Gehalt Endprodukt: ~ 0,2 %

Rauschen: ≤75dB

Prinzip:

Die Frischluft wird durch die zwei oder drei Filter gefiltert und gelangt dann zum Heizen in die Heizungsanlage.Nach dem Erhitzen tritt die heiße Luft in die Trockenkammer ein und bläst das Material in der Schüssel des FBD auf und lässt das Material in Fluidisierungsbedingungen.Während dieser Zeit wird das Material getrocknet.Wenn Kunden die Maschine verwenden, können sie das Verfahren und die Parameter entsprechend den Prozessanforderungen einstellen und dann die Maschine starten.

Der Wirbelschichttrockner FG-B und der stoßfeste Wirbelschichttrockner FBG mit 2 bar werden häufig für die Pulver- und Partikeltrocknung in der pharmazeutischen, Lebensmittel-, Futtermittel- und chemischen Industrie eingesetzt.Ein Wirbelbett ist ein Bett aus festen Partikeln mit einem Luftstrom, der mit einer Geschwindigkeit nach oben durch die Partikel strömt, die groß genug ist, um sie in Bewegung zu versetzen.Wenn die Luft durch das Partikelbett strömt, verhalten sich die Partikel wie gekochtes Wasser.Die aktive Bewegung schafft das Potential für verbessertes Mischen und führt zu einer isothermen Eigenschaft.In einer sprudelnden Wirbelschicht existiert kein Temperaturgradient innerhalb der Masse der aufgewirbelten Teilchen.Durch die exakt einstellbare Lufttemperatur und Luftmenge erreicht das Verfahren eine schnelle Wärmeübertragung und ist damit sehr effizient und dennoch produktschonend.

Der Aufbau der Anlage:

1. EINLASS AHU

Das Einlass-AHU besteht aus Primärfilter (G4), Nachfilter (F8), Hochleistungsfilter (H13) und Heizung mit genauer Temperaturregelung.Einlassluftstrom, -geschwindigkeit und -druck sind variabel und steuerbar.Bei der Heizung kann es sich um einen Dampfstrahler, eine elektrische Heizung, einen Gasofen usw. handeln.

2. HAUPTKÖRPERSTRUKTUR

Die Hauptkörperstruktur besteht aus Bodenschale, beweglicher Produktschale mit Wagen, Wirbelkammer, Expansionskammer/Filtergehäuse.Die untere Schale, der Produktbehälter und die Fluidkammer sind aufblasbare Silikondichtungen, die mit einem Druckluftinspektionssensor abgedichtet sind, um eine zuverlässige Abdichtung zu gewährleisten.

3. PRODUKTFILTER

Der zweiteilige Beutelfilter mit doppelter Struktur (auf Wunsch Edelstahlfilter erhältlich) ist eine aufblasbare Silikondichtung, die zwischen den Innenflächen der Expansionskammer mit einem Druckluftinspektionssensor abgedichtet ist, um eine zuverlässige Abdichtung zu gewährleisten.Ein Staubsensor ist an der Abgasleitung montiert und vom Steuersystem verriegelt, um die Produktsicherheit während der Verarbeitungsphase zu gewährleisten.

4. AUSPUFF AHU

Der Abluft-Entstaubungsfilter ist umweltfreundlich konzipiert.

Feature :

Die Struktur des Fließbetts ist rund, um tote Ecken zu vermeiden.Im Inneren des Trichters befindet sich eine Rührvorrichtung, um eine Agglomeration des Rohmaterials und die Bildung eines Strömungskanals zu vermeiden.Das Granulat wird durch das Wendeverfahren ausgetragen.Es ist sehr bequem und voll.Das entladene System kann als Antrag entworfen werden.

Es wird unter den Bedingungen von Unterdruck und Dichtung betrieben.Die Luft wird gefiltert.Daher ist es einfach zu bedienen und bequem zu reinigen.Es ist eine ideale Ausrüstung, die den Anforderungen von GMP entspricht.

Bei den Verfahrensvarianten Sprühgranulation, Sprühagglomeration oder Sprühbeschichtung ist zu beachten, dass nicht nur die Feuchtigkeit bis zu einem definierten Restwert verdunsten muss, sondern auch während des gesamten Sprühprozesses eine Trocknung stattfindet.Zu hohe Zulufttemperaturen können zu unzureichenden Flüssigkeitsbrücken, instabilen Granulatstrukturen oder inhomogen aussehenden Filmen führen.

Fließbett zur Erzielung einer schnellen Wärmeübertragung des Mediums.

Anwendungen:

Die Maschine wird hauptsächlich zum Trocknen von Pulver oder Granulat aus der Pharma-, Lebensmittel-, Chemie- und einigen anderen Industrien verwendet.

Extras:

1. 2Bar &10Bar PULVEREXPLOSION

Das pulverexplosionsgeschützte Design mit 2 bar und 10 bar ist wählbar, um die Sicherheit von Bediener, Ausrüstung und Umwelt mit einer zuverlässigen Erdungsvorrichtung zu gewährleisten.

2. Produktaufladung durch die Hebemaschine

Produktaufladung durch die Vakuumtransfermaschine 3. Durchwandige Struktur für die Maschine auf Anfrage

Prozessflussdiagramm

Fließbett trockenähFür Arzneimittel
