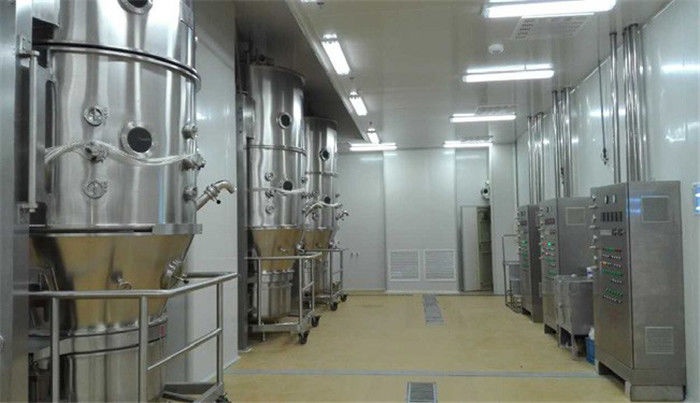

Fließbett-trockenere Maschine FG

FG (Fließbett-Trockner) (FBD-Trockner)/vertikale pharmazeutische Fließbett-Schleuder (Fließbett-Schleuder)



Allgemeine Beschreibung



Flüssigbetttrockenzylinder wird in der Verarbeitungsindustrie des gesamten Pulvers benutzt. In der Pharmaindustrie hat diese innovative Methode den zeitraubenden Behälter ersetzt, der vor langer Zeit trocknet: Der trocknende Prozess mit Flüssigbetttrockner verringert die Trockenzeit im Trockenofen ungefähr zwanzigmal. Darüber hinaus liefert Flüssigbetttrockner die kontrollierten und einheitlichen trockenen Bedingungen, die mit dem ungleichen Trockner in den Behältern verglichen werden.



Produktdetails:



Material:	SUS316-/SUS304/KOHLENSTOFFSTAHL, USW.	Wärmequelle:	Dampf/elektrisches/Erdgas usw.
Dokument:	FAT IQ/OQ/PQ	Kapazität:	Besonders angefertigt
Steuerung:	HMI U. KNOPF	Motor:	ABB NÄHEN



Technische Parameter



Spezifikt.	Behälter Rohstoff		Produktionskapazität kg/batch		verbrauchen Sie von Dampf	betragen Sie von Druckluft	Energie von Fan	Höhe der Hauptmaschine
	schwach (Millimeter)	Volumen (L)	Min.	Maximum.	Kg/batch	m3/min	Kilowatt	Millimeter
3	300	12	1,5	4	12	0,3	2,2	2100
5	400	22	4	6	23	0,3	4	2300
30	700	100	15	36	70	0,3	5,5	2500
60	1000	220	30	72	140	0,6	11	3000
120	1200	420	80	140	211	0,6	18,5	3300
200	1400	670	100	240	282	0,9	22	3800
300	1600	1000	150	360	366	0,9	30	4000
500	1800	1500	250	600	465	0,9	45	4800
1000	2200	2500	500	1100	800	1,5	75	6200





Anmerkungen:

Temperatur: Justierbar von umgebendem zu 120℃;

Sammlungsrate: > 99%

Zeit der Operation: 15~30min (hängt vom Material) ab

                       Inhalt des Endprodukts: | 0,2%

                       Geräusche: ≤75dB



Prinzip:



Die Frischluft wird durch die zwei oder drei Filter gefiltert und dann das Heizsystem für die Heizung einträgt. Nach erhitzt nimmt die Heißluft an der trocknenden Kammer teil und explodiert das Material in der Schüssel des FBD und lässt das Material in Fluidisierungszustände. Während dieses Zeitraums wird das Material getrocknet. Wenn Kunden die Maschine benutzen, können sie das Verfahren und die Parameter entsprechend den Prozessanforderungen einstellen, und die Maschine dann anstellen.

FG-B Wirbelschichttrockner und Stangenschockwiderstand-Fließbetttrockner FBG 2 werden populär für das Pulver und Partikel benutzt, die in pharmazeutischem, Nahrung, Zufuhr, chemische Industrien trocknen. Eine Wirbelschicht ist ein Bett von festen Partikeln mit einem Luftstrom aufwärts überschreiten durch die Partikel mit einer Rate, die genug groß ist, sie in der Bewegung einzustellen. Während durch das Partikelbett Flugzeugverkehr, benehmen sich die Partikel als gekochtes Wasser. Die aktive Bewegung schafft das Potenzial für das verbesserte Mischen und die Ergebnisse ein Isothermaleigentum. In einer sprudelnden Wirbelschicht existiert kein Temperaturgradient innerhalb der Masse der verflüssigten Partikel. Weil die Temperatur und das Volumen der Luft genau justiert werden können, erzielt der Prozess die schnelle Wärmeübertragung, die sie sehr leistungsfähig macht, dennoch leicht auf dem Produkt.





Die Struktur der Anlage:



1. EINLASS AHU



Der Einlass AHU besteht Primärfilter (G4), Postenfilter (F8), Filter der hohen Leistungsfähigkeit (H13) und aus Heizung mit genauer Temperaturüberwachung. Die Einlassluftströmung, -geschwindigkeit und -druck ist variabel und kontrollierbar. Für die Heizung kann es Dampfheizkörper, elektrische Heizung, Gasofen und so weiter sein.



2. HAUPTTEIL-STRUKTUR



Die Hauptteilstruktur besteht aus unterer Schüssel, beweglicher Produktschüssel mit Laufkatze, verflüssigte Kammer, Ausdehnungsgefäß/Filtergehäuse. Die untere Schüssel, der Produktbehälter und die verflüssigte Kammer sind die aufblasbare Silikondichtung, die mit Kompressenluftinspektions-Sensor versiegelt wird, um die zuverlässige Dichtung zuzusichern.



3. PRODUKT-FILTER



Der doppelte strukturierte Beutelfilter in zwei Stücken (falls der Antrag, Edelstahlfilter verfügbar) ist die aufblasbare Silikondichtung, die zwischen den Ausdehnungsgefäßinnenseiten mit Kompressenluftinspektions-Sensor versiegelt wird, um die zuverlässige Dichtung zuzusichern. Ein Staub-Sensor wird an der Auspuffrohrleitung angebracht und ineinandergegriffen vom Kontrollsystem, um die Produktsicherheit während des Verarbeitungsstadiums zu sichern.



4. AUSPUFF AHU



Der Auspuffstaubabsaugungsfilter ist entworfen umweltfreundliches.



Eigenschaft:

Die Struktur des Fluidisierungsbetts ist von der Runde, um tote Ecke zu vermeiden. Innerhalb des Trichters gibt es ein rührendes Gerät, zwecks Agglomeration des Rohstoffs zu vermeiden und Formungskanal des Flusses. Das Körnchen wird durch die Methode des Umdrehens entladen. Es ist sehr bequem und voll. Das Entladungssystem kann als Antrag entworfen sein.

Es wird an den Zuständen des Unterdrucks und der Dichtung bearbeitet. Die Luft wird gefiltert. Deshalb ist es für das Säubern einfaches in Kraft und bequem. Es ist eine ideale Ausrüstung, die in Übereinstimmung mit den Anforderungen von GMP ist.

Für Prozess sprühen die Varianten Granulation, Sprayagglomeration, oder Spraybeschichtung, sollte es gemerkt werden, dass nicht nur die Feuchtigkeit verdunsten muss, bis sie einen definierten Restbuchwert erreicht hat, aber auch, dass das Trocknen während des gesamten Sprühverfahrens stattfindet. Zu hohe EinlassLufttemperaturen können zu die unzulänglichen flüssigen Brücken führen, instable granulieren Sie Strukturen oder nicht homogene schauende Filme.

Fließbett, zum der schnellen Wärmeübertragung des Mediums zu erzielen.



Anwendungen:

Die Maschine wird hauptsächlich für das Trocknen des Pulvers oder der Körnchen von pharmazeutischem, vom Nahrungsmittel, von der Chemikalie und von etwas anderen Industrien benutzt.



Optionale Einzelteile:

1. PULVER-EXPLOSION 2Bar &10Bar



Der explosionssichere Entwurf des Pulvers 2bar und 10bar ist auswählbar, die Betreiber-, Ausrüstungs- und Umweltsicherheit mit zuverlässigem Erdungsgerät sicherzustellen.



2. Produkt, das durch die anhebende Maschine auflädt



Produkt, das herein durch die Struktur der Vakuumübergangsmaschine 3.Through-wall für die Maschine auf Anfrage auflädt



Prozessflussdiagramm







Fließbett-Trockner für pharmazeutische Produkte
