Hochgeschwindigkeitspharmazeutisches Sprühtrockner-System der zentrifugen-PSD

Pharmazeutischer Sprühtrockner der PSD-Reihen-Präzision


Allgemeine Beschreibung

In Erwiderung auf die Eigenschaften von Hitzeempfindlichkeit, die schlechten trocknenden Eigenschaften, niedrigen Erweichungspunkt oder starke Hygroskopizität mit den Materialien in der traditionellen chinesischen Medizin, in Nahrungsmittel und in Chemikalien, kombiniert mit fremder neuer Technologie und den tatsächlichen Nachfragen von inländischen und Überseekunden, wird PSD-Reihen-Präzisions-pharmazeutischer Sprühtrockner von unserer Firma als neuer Typ Sprühtrockner entwickelt.

Die Anlage erfüllt die technologischen Bedingungen für Zufuhr in Pulver in der Produktion schnell umwandeln, und der trocknende Prozess wird in der reinen Luft durchgeführt.

Heute ist dieser neue Typ des pharmazeutischen Sprühtrockners der Präzision von vielen Firmen im In- und Ausland in der traditionellen chinesischen Medizin, im Nahrungsmittel und in den Chemikalien angenommen worden und hat einstimmiges Lob und Vertrauen von den Benutzern gewonnen.

Technischer Parameter

Betriebsfunktions-Prinzipien

Hochgeschwindigkeits(Dreh) Sprühtrockner der zentrifuge für den Auszug der traditionellen chinesischen Medizin ist eine Anwendung der Drehkreuztrocknertechnik für spezielle Materialien, ist so auch ein trocknendes Gerät, das einen zentrifugalen Hochgeschwindigkeitszerstäuber benutzt, um die Zufuhr in einen Nebel, völlig Kontakt die Heißluft und kompletter sofortiger Trockner zu zerstreuen, um ein pulvriges Endprodukt zu bilden.

Unter dieser Reihe Sprühtrocknern, ist der spezielle Sprühtrockner für traditionelle Auszüge der chinesischen Medizin ein Sprühtrockner verwendete besonders, um traditionelle Auszüge und Pflanzenauszüge der chinesischen Medizin zu lösen. Er löst die folgenden Probleme im Trockner von traditionellen Auszügen der chinesischen Medizin im ursprünglichen LPG-Hochgeschwindigkeitssprühtrockner:

1. Pulverwandablagerung und die Pulverertragrate ist niedrig.

2. Wegen der langen Rückstandzeit der Pulverwandablagerung, des Phänomens des Pulvers erscheint das Brennen und der Degeneration.

3. Schwierige Reinigung und inconformity mit der Anforderung von GMP.

4. Niedrig im Ertrag: Vorbildlicher Trockner des Drehkreuzes LPG-150 kann 50-60kg/h der Rohstoffflüssigkeit verarbeiten.

◆Die Anlage nimmt eine volle versiegelnde Form an, und alle Teile werden vom Edelstahl gemacht. Er wird mit drei Graden Filter ausgerüstet. Die gefilterte Luft erreicht hundert tausend Grade. Das Wand-kühlende Gerät wird entlang der Kammer vereinbart, die macht die innere Wandtemperatur weniger als 80℃, deshalb wird das Produkt nicht oder verschlechterte sogar Aufenthalte auf der Wand gebrannt. Ein Luft-Abtastgerät (LUFT-BESEN) ist innerhalb des Trockenturms und des Ertrags des Pulvers wird angehoben groß installiert. Unterdessen verhindert es die Produkte an gemischt werden oder Wandablagerung innerhalb des Trockenturms.

Angesichts dieses entsprechend den Eigenschaften und den Prozessanforderungen des Auszuges der traditionellen chinesischen Medizin, hat unsere Firma den speziellen Sprühtrockner erforscht und entworfen, und Einzelteile des Porzellanpatents gewonnen worden. Es löst die traditionellen schwierigen Probleme, wenn der Auszug der traditionellen chinesischen Medizin getrocknet wird. Die Farbe des getrockneten Pulvers ist gut. Das getrocknete Pulver degeneriert nicht. Es hebt den wirtschaftlichen Nutzen groß an.

Speziell können gewöhnliche zentrifugale Sprühtrocknungsmethoden die trocknenden Bedingungen von traditionellen Auszügen der chinesischen Medizin mit höherem Zuckergehalt, besonders unter den Bedingungen des Alkoholextraktionsprozesses nicht mehr erfüllen, enthalten die resultierenden Produkte im Allgemeinen hohes Zuckergehalt und sind einfach, bei hohen Temperaturen zu erweichen.

Entsprechend den Materialeigenschaften und den technologischen Anforderungen des traditionellen Auszuges der chinesischen Medizin, hat unsere Firma ununterbrochen die erfolgreiche Erfahrung der Sprühtrocknung in der Vergangenheit aufsummiert und die Vorteile von ähnlichen Produkten der gleichen Art von inländischem absorbiert und fremde Gegenstücke, wiederholte Berechnungen und unzählige Zeitexperimente, die folgenden technischen Innovationen, die auf dem ursprünglichen Auszugsprühtrockner basierten, wurden schließlich gemacht:

Die Turmwand wird mit einem Mantelluftkühlungsgerät ausgerüstet, um zu garantieren, dass die Zufuhrflüssigkeit, die auf der Turmwand niedergelegt wird, wegen der lokalen übermäßig en-hoh Temperatur erweicht nicht, schmilzt oder sogar karbonisiert;

Der Turmdurchmesser und die Turmhöhe sind auch dementsprechend, um zu garantieren, dass das Pulver die Turmwand erreichen kann nicht, bevor es trocken erhält, aber justiert worden die Verweilzeit des Pulvers auch sicherzustellen, um niedrigtemperaturtrockner abzuschließen;

Wenn die Verjüngung erhöht wird, ist ein pneumatischer Vibrator des Lufthammers auf den Kegel installiert, und der Drucklufthammer wird benutzt, um den Kegel zu rütteln, um das Pulver glatt abzureißen, das auf dem Kegel niedergelegt wird;

Die einmalige Kaltlufttechnologie wird zwischen dem Zerstäuber eingesetzt und dem Heißluftverteiler d.h. der Spitzenzusatzmechanismus wird, um zu verhindern angenommen, dass die materielle Flüssigkeit zur Spitze und den Zerstäuber abzukühlen zurückgeht.

Diese nachgewiesenen technischen Innovationsmaße haben praktische Probleme gelöst und einen anderen technologischen Sprung im Trockner von traditionellen Kräuterauszügen der chinesischen Medizin darstellten. Das pulvrige Produkt, das durch den PSD-Reihe Präzisions-pharmazeutischen Sprühtrockner entwickelt wird von unserer Firma produziert wird, hat gute Farbe und keine Verschlechterung, die erheblich den wirtschaftlichen Nutzen der Anlage verbessert.

Heißluft Verteiler des Verteilers (das heißt, Heißluftspirale und Heißluft): durch die logarithmische gewundene Luftstromkammer wird die Heißluft gleichmäßig in die Umfangsrichtung verteilt; es gibt zwei Leitschaufeln und die Windrichtung und -geschwindigkeit werden durch die Justage des Winkels der Leitschaufeln, um zu verwirklichen justiert, dass die Heißluft und die atomisierten Tröpfchen im optimalen Kontakt sind; gleichzeitig wird die Heißluft gleichmäßig und spiralförmig in den Trockenturm verteilt, und gleichmäßig in Verbindung getreten mit den atomisierten Tröpfchen der Zufuhr und des idealen trocknenden Effektes wird erzielt.

Das Prozessflussdiagramm für PSD-Reihen-pharmazeutischen Sprühtrockner

Betriebseigenschaften:

1. Das System nimmt ein Mantelkühlsystem auf der Wand und dem Dach der trocknenden Kammer an, um das Material am Schmelzen und am Niederlegen auf der Wand zu verhindern.

2. Die innere Wand der trocknenden Kammer nimmt ein Luftdrehreinigungssystem an, um die Temperatur vom inneren Wandreichweite 80 ℃ beseitigen zu lassen, oder das Phänomen der Wand verringern niederlegend, damit, wenn das Material auf der Wand bleibt, sie nicht karbonisiert erhält.

3. Das empfangende System des Turmkörpers wird mit einem pneumatischen Kühlsystem des Produktes, IE, ausgetrocknete Luftkühlungstechnologie wird verwendet, um das Produkt an der Aufhäufungs-, Erweichen und absorbierendesfeuchtigkeit zu verhindern ausgerüstet, die erleichtert Produktverpacken.

4. Das Gas, das den Turm kommt, wird durch Vermittler- und Hochleistungsfähigkeits-Filter gefiltert. Außerdem nimmt die Rohrleitung vollen Schweißens- und Bogenübergang, den für das Säubern, Sterilisation und Zerlegung bequem ist, völlig Sitzung GMP-Anforderungen an.

5. Die einmalige Kaltlufttechnologie wird zwischen dem Zerstäuber eingesetzt und dem Heißluftverteiler d.h. der Spitzenzusatzmechanismus wird, um zu verhindern angenommen, dass die materielle Flüssigkeit zur Spitze und den Zerstäuber abzukühlen zurückgeht.

6. Es trifft FDA- oder GMP-Produktionsanforderungen. Die Luftsauberkeit der Teile in Verbindung mit den Materialien ist Grad bis 100.000. Zu säubern ist einfach, und mehrfache Betriebsparameter werden automatisch gesteuert, um stabile Produktqualität sicherzustellen.

7. Die Konfiguration von den modernen Garantien des industriellen Kontrollsystems normale Betriebsparameter so werden nicht durch die künstlichen und externen Faktoren beeinflußt. Sie nimmt PLC-Steuerung und Programmkontrollsystembildschirmanzeige an.

Die Anlage wird mit einem Kontrollsystem ausgerüstet, das PLC-Programm annimmt, um die Systemschleife zu steuern; die Touch Screen Animation zeigt den Prozessfluß an, der funktionell ist, und er kann die automatische flockige Technologiespurhaltung und -anpassung zu den variablen Betriebsparametern verwirklichen; Der Frequenzumsetzer reguliert den Zerstäuber ständig und sicher; die Machtreglerkontrollen die Ansaugluftlufttemperatur mit einer Genauigkeit von Plus- und Minus-2°C, Minderungsenergieverbrauch; die Einlasstemperatur und die Ausgangstemperatur des Turms und der Turmdruck können genau und so weiter eingestellt werden.

Alles machen diese den Sprühtrocknungszyklus haben umfassende Zuverlässigkeit und Reproduzierbarkeit. Dieses wird durch hochwertige Materialien und Komponenten, Instrumente für Wartung und Kalibrierung und eine Reihe Sicherheitsvorrichtungen sichergestellt.

8. Der Ellbogen vom hauptsächlichtrockenturm zum Zyklonenscheider wird von einem einmaligen Formungsglatten Rohr des Edelstahls 304 gemacht, um materielle Ansammlung zu verhindern, und eine schnell-zusammenbauende Schnalle, um die Entladung des Abwassers zu erleichtern erzeugt während der Reinigung annimmt. Es ist für mehrfache Produktionsanforderungen passend.

Einzigartige technische Vorteile

XIANDAO-Marke ist gemeinsam in eine berühmte globale führende Marke durch perfektes u. modernes eine fast Industriedesignkonzept und starkes Berufsteam des technik- und technischenservices geformt worden.

Die unterscheidenden Eigenschaften dieser Marke sind in den folgenden Aspekten besonders vorstehend:

1. Als Industrie-bekannter Berufshersteller für Sprühtrockner und Technikfirma, haben wir einen ganzen Satz Kerntechnologien mit vollständig unabhängigen Rechten am geistigen Eigentum, einschließlich verschiedene Prüfungsmaße. Wir sind zu schlüsselfertige Ingenieurdienstleistungen unseren Kunden im In- und Ausland erbringen völlig fähig.

2. Unsere Service-Zwecke u. Verpflichtung:

Als weithin bekannter Sprühtrocknung EXPERTE im Industriebereich, mit beruflichen Kenntnissen, experimentellen Daten und mehr als 20 Jahren praktischen Erfahrungen, werden wir Lösungen für Benutzer so viel wie möglich an zur Verfügung stellen, Risiken an herabsetzen und an der Rettung des Zyklus festgelegt, der erforderlich ist, damit die Produkte unserer Benutzer in Verkauf auf die Märkte so früh wie möglich gesetzt werden können.

3. Die Verfahrenstechnik und die Leistung unserer Anlagen sind mit unseren Hauptkonkurrenten (ANHYDRO Corporation oder Japan OKAWARA Corporation) vollständig vergleichbar und fördern mehr, aber unser Entwurf ist angemessener und die Technologie ist vorangebracht. In vielen wichtigen Anwendungen wie Drehzerstäubern, automatisierte Kontrollsysteme, Heißluftverteilerbau und Beutelfilterbau, ist unsere Technologie unseren Konkurrenten vollständig überlegen, weil unsere Konzepte des Entwurfes in Niro-Gesellschaft unter GEA Group in Deutschland wurzeln.

4. Wir sind auch verantwortlich, mit dem besten Produktionsverfahren zu versehen, um die Bedingungen der Betriebskonfiguration, -auswahl und -entwurfs zu treffen und führen sie, um Betriebsinstallation, Beauftragungs, Probetest abzuschließen und in Operation sich zu setzen.

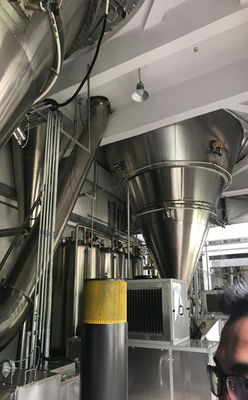

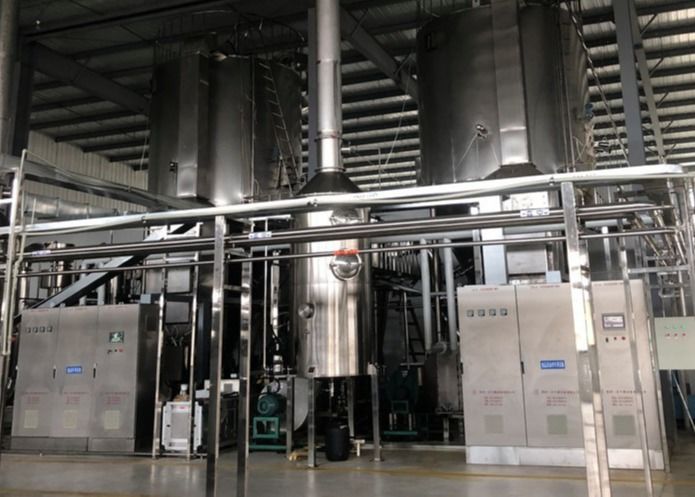

Diagramm der Installation für PSD-Reihen-pharmazeutischen Sprühtrockner

Hauptanwendungsbereich:

1. Nahrung: Amid: Aminosäure, Aminosäurenahrung, Gewürz, Proteinnahrung, Trockeneigelb, Pulver des immunen Proteins, Sojamilch, raffiniertes Weizenprotein, Sojaprotein, Auszüge, etc.

2. Zucker: Glukose, Sirup, Sirup, Stärke, Zuckerbildungsflüssigkeit, Stärkesirup, Stärkesirup, gezuckerte Stärkeflüssigkeit, Pektin, Akazie, Karamell, Einstärke, Stärkeprodukte, farbige Stärke, etc.

3. Pharmazeutische Produkte: pharmazeutische Produkte, chinesische Medizin, Schädlingsbekämpfungsmittel, anorganische Medizin, Enzyme, Antibiotika, Vitamine, etc.

4. Chemikalien

Organische Substanz: organischer Katalysator, Melaminharz, Harnstoffharz, Phenolharz, Tensid, Vinylchlorid, Polyvinylchlorid, organische Verbindungen, Lignin, RNS, Hefe, Pentachlorophenol, Natriumphenolat, Huminsäure, Titanat Natrium, modernes Waschpulver, neutrales Waschpulver, Öle, Fettsäuren, Glyzeride, etc.

5. Andere

Hefe, Gewürze, Enzyme, Fisch-/Fleischwesentliches, Saccharin, Chlorella, Kaffee, Vollmilchpulver, Lebensmittelzusatzstoffe, etc.

Optionale Wahl:

◆Diese Art der kompletten Ausrüstung wird basiert auf kundengebundenem Entwurf hergestellt. Nicht alle Funktionseigenschaften alle Entwürfe zur Verfügung stellen. Die tatsächliche Konfiguration sollte in Übereinstimmung mit dem Vertrag gemacht werden oder unterzeichnete Vereinbarung.

◆Für die elektrischen hauptsächlichkomponenten haben wir internationale Markensortiments wie ABB, Siemens oder Schneider oder andere

◆Für das Material für die Maschine, haben wir Wahlen auf AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, Kohlenstoffstahl und so weiter.

◆Für das Kontrollsystem haben wir Wahlen auf Druckknopf, PLC+HMI und so weiter. Wir können das Kontrollsystem entwerfen, wie gebraucht.

◆Wir können das explosionssichere System für unseren Sprühtrockner entwerfen, der auf dem Antrag des Kunden basiert.

◆Für das passende System für den Sprühtrockner, können wir ihn, wie Fütterung liefern

System, System der pneumatischen Beförderung und so weiter.

◆Für das Heizsystem für die Anlage, ist es sehr flexibel, und wir können es konfigurieren und so weiter basiert auf den Kundenseitenbedingungen, wie Dampf, Strom, Gasofen, alle, die wir ihn entwerfen können, um unseren Sprühtrockner zusammenzubringen.

◆Wenn ohne Heizsystem, kann es als Kühlvorrichtung, Partikel mit Kaltluft machen.

◆Komplette und Berufs-R&D-Ausrüstungs-, wissenschaftliche und angemesseneProdukterprobungsservice-, umfangreiche und ausführlichefertigungstechnikaustausch-, -forschungs- und -erforschungsleiter:

Die führende Firma kann Kunden mit verschiedenen Prozesstests und Testüberprüfungsdienstleistungen in einer Reihe von Labors wie YPG, LPG, PSD, BYP, PFSD, etc. und kleine Versuchsskalen oder sogar eine geringe Anzahl Produktion-artige Testeinheiten versehen. Diese Ausrüstungen haben die Möglichkeit der technischen Anwendung vieler Reihen Planierens überprüft, die besten Produktionsverfahrenzustände bestimmen und zur Verfügung stellen Proben für Marktanalyse.

Mitteilungen vor Auftrag:

◆Name und physikalische Eigenschaften der Zufuhr: Rauminhalt (oder Wassergehalt), Viskosität, Oberflächenspannung, pH.

◆Die Pulverkapazität nachdem dem Trocknen, zulässiger Abwässergehalt, Teilchengröße, zulässige Temperatur.

◆Produktion, tägliche Arbeitsstunden/Verschiebung.

◆Verfügbare Energie: Dampfdruck verfügbar, elektrische Kapazität, Kohle, Öl, Gas verfügbar.

◆Steueranforderungen: ob der Einlass und die Ausgangstemperaturen automatisch gesteuert werden müssen.

◆Pulversammlungsanforderungen: ob man eine Taschenfalle und das Klima erfordert auf Abgas installiert.

◆Andere spezielle Anforderungen.

Zahlender Prüfungsservice:

Wir begrüßen neue und alte Kunden, um auf den Öffentlichkeits-, umfassenden und Berufsfragebogen völlig zu reagieren---basiert auf Benutzer-Anforderungs-Spezifikation (URS), startete durch die Vertriebsabteilung unsere Firma während des Vorbereitungszeitraums für Marktforschung.

Die Firma kann es für Sie aufgrund von den verschiedenen materiellen Eigenschaften der Benutzer, den verschiedenen Heizungsmodi, den verschiedenen Steueranforderungen, den verschiedenen Ertragnachfragen, den verschiedenen Produktzuständen, verschiedenen Werkstatteinteilungen, verschiedene Sauber-inplatzanforderungen (CIP), etc. entwerfen, um die Bedingungen von verschiedenen Benutzern zu erfüllen.

Alle Arten experimentelle Maschinen werden in der Firma für den Test von Benutzern ausgerüstet, um die trocknenden Eigenschaften zu bestätigen.
