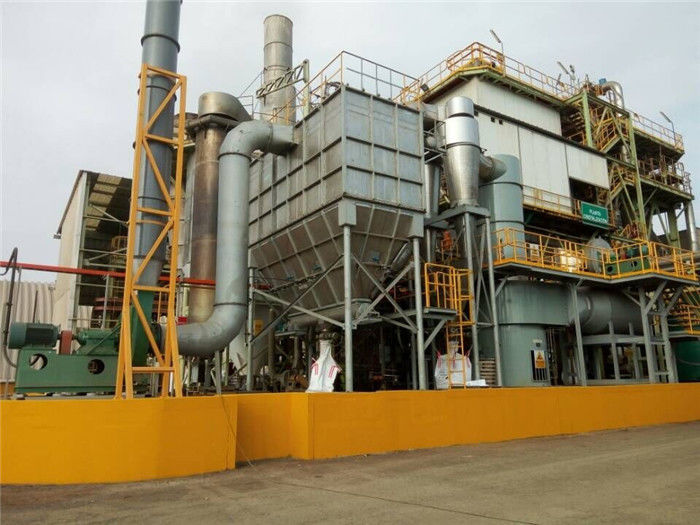

Zusätzliche Ausrüstung Impuls-Jet Dust Collectors 100000m3/H
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | XIANDAO |
| Zertifizierung: | CE / UL / SGS / EAC / CR – TU |
| Modellnummer: | Lux |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Holzetui |
| Lieferzeit: | 8~18 WOCHEN |
| Zahlungsbedingungen: | L/C, T/T |
| Versorgungsmaterial-Fähigkeit: | 20 Sätze pro Monat |
|
Detailinformationen |
|||
| Produktname: | Impuls-Jet-Staub-Kollektor | Kapazität: | 10000-100000m3/h |
|---|---|---|---|
| Größe: | Besonders angefertigt | moc: | SUS316-/SUS304/KOHLENSTOFFSTAHL, USW. |
| Temperatur: | 120-300℃ | Filter-Klasse: | Besonders angefertigt |
| Taschen-Größe: | φ120*3000 | Zertifizierung: | CE / UL / SGS / EAC / CR – TU |
| Hervorheben: | Zusätzliche Ausrüstung SUS304,zusätzliche Ausrüstung 100000m3/H,SUS304 Impuls Jet Dust Collector |
||
Produkt-Beschreibung
Hoher Filtrations-Bewertungs-Impuls Jet Bag Filter 10000 - Kapazität 100000cube Meter/H
Produkt-Details:
Filtrationsbewertung Impuls-Staubfilter SUS304 SUS316L hoher mit Stofftasche 10μm für chemische Industrie, Lebensmittelindustrie
| MOC: | SUS316-/SUS304/KOHLENSTOFFSTAHL, USW. | Größe: | Besonders angefertigt |
| Temperatur: | 120-300℃ | Kapazität: | 10000-100000cube Meter /h |
| Taschen-Größe: | φ120*3000 | Filterklasse | Besonders angefertigt |
Produkt-Beschreibung
Auf der Grundlage von MCI entwickeln wir den Formimpulsstoff-Beutelfilter Lux II quadratischen.
Ausgenommen die Eigenschaften, dass es den Staub der hohen Leistungsfähigkeit hat, der sammelt, sind die große Kapazität der Stückgutfracht, die stabile Leistung und es einfach zu benützen und instandzuhalten. Verglichen mit MCI, ist die Verwendung von MC-II, zum Beispiel besser: Lux ist nicht einfach, den Pulveraufenthalt zu lassen, und es hat breite Anwendungen. Es ist in der Belüftung, das Entfernen abzuwischen und Wiederherstellung in den der Zufuhr, metallurgischen, chemischen, zu pulverisieren Baumaterial-, medizinischen und anderenindustrien des Kornes, der Nahrung, weitverbreitet.
MCSeries-Impuls-Staubfilter mit Stofftasche (Beutelfilter)
Anwendung
Es wird verwendet, damit unterschiedlichen Trockner, Mischer, Granulierer oder relative Maschine den Staub entfernt.
Die Art der Installation
Produktparameter
|
Spezifikt. |
MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 | MC180 | MC200 | MC260 | MC320 | MC380 | MC400 | MC500 | MC600 | MC800 | |
| Entstörungsbereich (m2) | 18 | 27 | 36 | 45 | 54 | 63 | 72 | 90 | 135 | 150 | 195 | 240 | 285 | 300 | 375 | 450 | 600 | |
| Filtertütezahl (Stück) | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 120 | 180 | 200 | 260 | 320 | 380 | 400 | 500 | 600 | 800 | |
| Entstörungsluftgeschwindigkeit (L/m2.s) | 1~2 | |||||||||||||||||
| Entstörungsluftvolumen (m3/h) | 1300 | 1950 | 2600 | 3240 | 3900 | 4550 | 5200 | 6500 | 9720~ | 10800~ | 14040~ | 17280~ | 20520~ | 21600~ | 27000~ | 32400~ | 43200~ | |
| ~2600 | ~3900 | ~5200 | ~6480 | ~7800 | ~9100 | ~10500 | ~13000 | 19440 | 21600 | 28080 | 34560 | 41040 | 43200 | 54000 | 64800 | 86400 | ||
| Staubentferner | Druckluftverbrauch (m3) | 0,07 | 0,11 | 0,15 | 0,18 | 0,22 | 0,25 | 0,29 | 0,37 | 0,5 | 0,62 | 0,82 | 1 | 1,2 | 1,4 | 1,56 | 1,88 | 2,5 |
| ~0,30 | ~0,40 | ~0,50 | ~0,60 | ~0,60 | ~0,90 | ~0,90 | ~0,90 | ~1,5 | ~1,5 | ~2,2 | ~2,4 | ~3,0 | ~3,0 | ~3,6 | ~4,2 | ~5,5 | ||
| Druckluftdruck | 5 | 7 | |||||||||||||||||
| (kg/cm2) | ||||||||||||||||||
Diagramm der Installation
Hauptmaß
| parameterspec | MC24 | MC36 | MC48 | MC60 | MC72 | MC84 | MC96 | MC120 |
| 1000 | 1400 | 1800 | 2200 | 2600 | 3000 | 3560 | 4360 | |
| B | 1450 | |||||||
| C | 780 | 1180 | 1600 | 2000 | 2400 | 1400+1400 | 1670+1670 | 2080+2080 |
| D | 1230 | |||||||
| E | 3700 | 3850 | 4100 | |||||
| F | 3500 | 3600 | 3850 | |||||
| G | 1700 | 1750 | 2000 | |||||
| H | 3040 | 3090 | 3300 | |||||
| a | 476 | 576 | 876 | 876 | 1076 | 676 | 776 | 876 |
| b | 336 | 376 | ||||||
| c | 400 | 500 | 800 | 800 | 1000 | 600×2 | 700×1 | 800×2 |
| d | 260 | 300 300×2 | ||||||
| e | 576 | 576 | 876 | 876 | 1076 | 1276 | 1326 | 1436 |
| f | 276 | 376 | ||||||
| g | 500 | 500 | 800 | 800 | 1000 | 1200 | 1250 | 1360 |
| h | 200 | 300 | ||||||
| k1×n1 k1×2 |
110×4 =440 |
108×5 =540 |
120×7 =840 |
120×7 =840 |
120×7+100×2 =1040 |
110×4+100×2 =640 |
110×5+95×2 =740 |
120×7 =840 |
| k2×n2 | 150×2=300 | 113.3×3=340 | ||||||
| k3×n3 k3×2 |
108×5 =540 |
108×5 =540 |
120×7 =840 |
120×7 =840 |
120×7+ 100×2 =1040 |
124×10 =1240 |
120×9+ 105×2 =1290 |
120×10+ 100×2 =1400 |
| k4×n4 | 120×2=240 | 113.3×3=340 | ||||||
| Durchmesser .of der Flansch an der Staubauslassöffnung | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 |
Art der Installation
