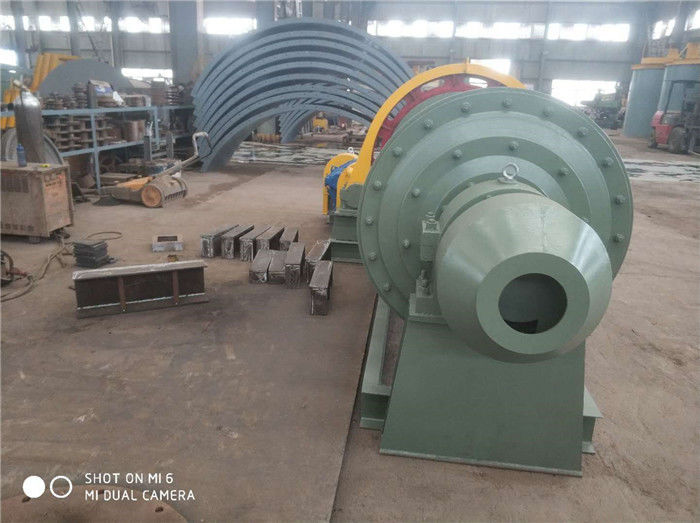

SUS304 Rod Mill Crusher

Stabmühle

Produktdetails:

1. Verwendung

Weitverbreitet in der Mineralverarbeitung, in den chemischen, Baumaterialien und in anderen Wirtschaftsbereichen, als Vielzahl des Erzes oder anderer Schleifmittel zu reibenden Zwecken.

2. Wie es funktioniert

Die Mühle ist Randgefahrene und Mittelentladungsart. Wenn der Maschinenkörper sich dreht, wird der harte reibende Körper durch die Reibungskraft gefahren, um Ausstoßenbewegung ununterbrochen durchzuführen. Das Material liegt an der Auswirkung und am Reiben des beweglichen abschleifenden Körpers in hohem Grade Grund. Das zerquetschte Material wird durch die Entladungsspiralentrommel entladen.

3. Strukturelle Eigenschaften

Die Mühle wird hauptsächlich aus Drehteil, Hauptlager-, Fütterungsgerät und Übertragungseinrichtung verfasst. Diese Maschine ist eine Stabmühle, die Entladung ist am großen Gangende der Übertragungseinrichtung.

3.1. Drehenteil: es wird aus dem Zylinder verfasst, der von der Stahlplatte hergestellt wird, indem man das Schweißen und zwei Seitenverkleidungen rollt, die durch Bolzen angeschlossen werden. Eine zeichnende Platte wird im Zylinderkörper vereinbart, um den Zylinderkörper und die Seitenverkleidung zu schützen. Um die Teile im Mühlfaß zu überprüfen und zu ersetzen und den reibenden Körper in die Mühle zu installieren, wird die Mühle mit einer reibenden Tür ausgerüstet. Die zwei hohlen Seitenverkleidungen werden mit den zwei Enden des Fasses durch den Flansch angeschlossen. Die Fläche der Flanschplatte und die Zeitschrift der hohlen Seitenverkleidung erfordern hohe Genauigkeit der maschinellen Bearbeitung. Wenn die Seitenverkleidung eine kleine Seitenverkleidung ist, gibt es einen Flansch, der den großen Gang auf dem Zylinderkörper anschließt. Die Verarbeitung des Zylinderflansches erfordert auch hohe Präzision, und das drehende Teil des Zylinders wird auf zwei Hauptlager gestützt.

3.2. Das Hauptlager ist nicht nur in der Lage, das Gewicht der ganzen Mühle, des reibenden Körpers und der Materialien zu tragen, aber auch beeinflußt durch den Momentwiderstand, wenn die Mühle sich dreht. Um den Reibungsmoment zu verringern, ist Energieverbrauch-, Abkühlen und Schmierungsarbeitsbelastung und Wartungsbequemlichkeit, das Hauptlager in ein Radialtonnenlager der doppelten Reihe geändert worden.

3.3. Fütterungsgerät: Fütterungsspiralentrommel.

3.4. Entladevorrichtung: Entladungsspiralentrommel.

3.5. Übertragungseinrichtung: der Motor und der Reduzierer fahren den Zahntrieb der Getriebebrücke durch die Koppelung, und der Zahntrieb engagiert sich im großen Gang, der im drehenden Teil repariert wird, um die Mühle sich drehen zu lassen. Die Getriebeanordnung für die Mühle wird nicht nach Belieben geändert. Wenn sie nicht aus irgendeinem Grund geändert werden kann, muss die Kraft des Zahntriebs auf dem großen Gang garantiert werden, um immer aufwärts zu sein. Wenn die Rotationsrichtung der Mühle geändert wird, werden die Richtungsteile des drehenden Teils der Mühle dementsprechend geändert.

3,6 technische Parameter der Stangenmühle
