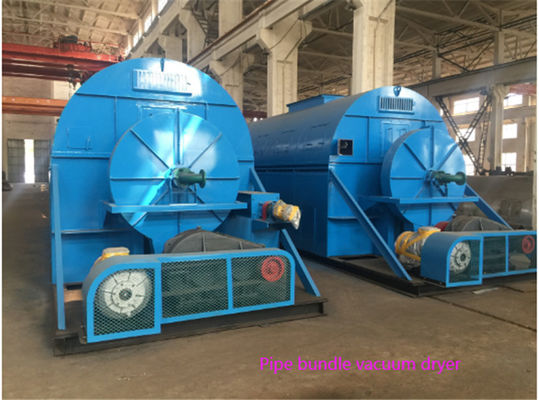

Trockenplatz-Rohrbündel-Trockner GZG 1800kg/H 200m2

Produkt-Beschreibung

Rohrbündel-Trockner

Der Rohrbündeltrockner ist die gegenläufige trocknende Ausrüstung, die auf den Basis von speziellen Eigenschaften der Stärkeverarbeitung optimiert wird. Er ist besonders effektiv, wenn er Anwendungen von Materialien des losen und hohen Feuchtigkeitsgehalts in der Maisstärkeverarbeitung und in Nahrungsmittel- u. des KornesVerarbeitungsindustrien trocknet.

Technische Parameter:

Produktdetails:

Allgemeine Beschreibungen:

• Der Rohrbündel-Trockner basiert auf dem Leitungsmodus für das Trocknen. Das nicht direkt erhitzt zu werden Produkt, und getrocknete dampferhitzte Rohre der einzigen Kontakte und Dampf. Rohrbündel werden auf dem Gegenstromprinzip bearbeitet (d.h. Dampfflüsse in die Richtung gegenüber von t0 die Richtung des Materialflusses). Die Rohrbündel-Trockner werden entworfen, indem man die nass-trockenen Produktflusseigenschaften, die Klumpenkrustenbildungstendenz und die thermische Empfindlichkeit des Materials in der trockenen Bedingung betrachtet.
• Im Rohrbündel Trockner werden die Rohre in einer Umfangsart auf der inneren Peripherie des drehenden Oberteils vereinbart. Dieses gesamte Oberteil und Rohrleitung wird auf Reifen/Rollen gestützt u. gefahren durch passenden Gang-Antrieb. Nass Zufuhrmaterial wird durch die materielle Einlassdüse eingezogen, die bei einem Ende des Oberteils des Trockners installiert ist. Diese nass Zufuhr wird durch Schrauben-Zufuhr eingezogen. Zufuhrmaterial duschte auf den Rohren mithilfe der anhebenden Blätter, die am drehenden Oberteil angebracht werden. Dampf kommt in die Rohre durch das drehende Gelenk herein, das am materiellen Entladungsende des Oberteils installiert ist. Material erhält getrocknet u. von den materiellen Auslassöffnungen auf dem Oberteil entladen. Dämpfe werden vom Zufuhrende mithilfe des Sauggebläses entfernt, nachdem man Geldstrafen im Zyklonenscheider getrennt hat. Die passende versiegelnde Anordnung wird zur Verfügung gestellt, um Luftverlust- und Produktverluste zu verhindern.
• Das Rohrbündel wird innerhalb der stationären lokalisierten Wohnung gedreht. Dampf wird geführt, obwohl ein Ende Rohrbündel für trocknendes und Kondensat vom anderen Ende entfernt wird. Nass getrocknet zu werden Zufuhr Material wird in die stationäre Trocknerwohnung von der Zufuhr-Düse bei einem Ende eingezogen. Das Material erhält angehoben u. auf Rohren mithilfe der anhebenden Blätter geduscht, die auf Rohrbündelperipherie bereitgestellt werden. Material erhält durch LeitungsWärmeübertragung getrocknet u. wird es vom anderen Ende entladen.

Eigenschaften des GZG-Reihen-Rohrbündel-Trockners:

GZG-Reihen-Rohrbündel-Trockner (Rohr-Bündel-Trockner) ist indirekte erhitzt, Kontaktart Schleuder, die Parallelbetrieb und der Gegenstromtrockner sein kann. Er ist extrem wirtschaftlich und praktisch. Unter allen Arten Schleudern, ist er in seiner Leistungsaufnahme und Wärmeverbrauch das niedrigste. Die Verdunstung von einem Kilogramm Wasser verbraucht nur 1,5 zum Dampf 2kg, nur 50% des Verflüssigungsverbrauchs des Trockners. Das Trocknen von einem Tonne gegorenen Graspulver verbraucht 15kW/h, nur 25% vergleichen mit Wirbelschichtbett. erreichen der Stromverbrauch und der Dampfverbrauch das hohe Niveau der gleichen netten Produkte. Die Materialien mit Hochwassergehalt können getrocknet werden, die trocknende Flexibilität ist breit. Die Trockenzeit kann entsprechend der Materialeigenschafts- und Feuchtigkeitsanforderung justiert werden. Es kann Dauerbetrieb der hohen Automatisierung oder Aussetzbetrieb für speziellen technischen Prozess sein. Die Maschine hat weniger Zusätze, kompakten technischen Prozess und besetzt einen kleinen Bereich, außerdem zu installieren ist einfach.

Beschreibung der Ausrüstungsstruktur und -materials

• die Fütterung und der Entladungspunkt können bestimmt werden, indem man des Kunden oder Nachfrage verarbeitet.
• Der saugende Plan der Abführungssystemgebrauchsspitzen-Luft, die Abluft wird den entstaubenden LuftZyklonenscheider (getrennten Kauf) unter den Unterdruck kommen und der Luftabführungsausgang kann garantieren, dass es keinen Staub gibt, der entladen wird.
• Die äußere thermische haltene Felsenbaumwolle des Gebrauches &=50mm.
• Der niedrige Zylinder des Zusammenrollenrohrs benutzt &=4mm-Edelstahlplatte, der obere Zylinder benutzt &=3mm-Edelstahlplatte; das Staublech benutzt &=3mm-Edelstahl; das Heizungsrohr benutzt knackendes Rohr GB9948-/20#erdöls; deren Rest GebrauchsKohlenstoffstahl.
• das Gelenk zwischen dem Rohr und dem Rohrboden benutzen Expansionsrohr, um die Verbindungsstärke sicherzustellen und die Operationslanglebigkeit auszudehnen.

Allgemeine Beschreibung auf Sicherheit

Im Falle der Funktionsstörung oder des Ausfalls der Ausrüstung, werden notwendige Schutzmaßnahmen, zu garantieren genommen, dass die Ausrüstung und die Produkte in einem sicheren Staat bleiben. Stellen Sie die folgenden Anlagen zur Verfügung, um die Sicherheit des Personals, der Produkte und der Ausrüstung sicherzustellen:

A) Richtige Fehlererkennungs- und Warnungsmitteilung

- Druckgeber für funktionierendes Gas: die Ausrüstung kann nicht beginnen, oder der Zerstäuber kann nicht sprühen, wenn der Gasdruck zu niedrig ist. (optional)

- Druckgeber im Behälter: wenn der Überdruck im Behälter den Sollwert übersteigt, stellen der Einlass und die Ablassventile automatisch nah an die Sicherheit des Betreibers und des Raumes sicher. (optional)

- Druckgeber für jeden Airbag der Ausrüstung (gegebenenfalls begrenzt auf Airbagschweißgerät): wenn der Luftdruck jeder Airbagdichtung der Ausrüstung zu niedrig ist, oder Durchsickern auftritt, ist die Ausrüstung nicht in der Lage zu beginnen oder zu alarmieren oder zu stoppen. (optional)

- Strom- und Spannungsübermittler: wenn der Strom und die Spannung zu hoch oder während der Operation der Ausrüstung zu niedrig sind, wird der Betreiber mitgeteilt, um die Maschine für Entdeckung oder Abschaltautomatik zu stoppen. (optional)

B) Warnzeichen des Wirtes/des Hauptsatzes

- Warnungen für alle heißen/gesetzten hauptsächlichoberflächen.

- die Warnzeichen werden unten gezeigt:

- alle drehenden Teile werden richtig versiegelt.

C) Der Knopf von Notaus ist in einem Bereich, der zum Betreiber zugänglich ist

- Der Knopf für Notaus wird auf den Operationsschirm der Mensch-Maschine Schnittstelle eingestellt, die einfach zu benützen ist.

D) Geräusche 1m weg von dem Gerät sind unterhalb DBs 75.

- Nachdem die Lärmquelle lokalisiert ist, können die Geräusche des Gerätes kleiner als 75db sein.

E) Stellen Sie ein gutes Erdungsgerät an jedem Isolierungsort der Ausrüstung ein, um die statische erzeugte Elektrizität besser zu beseitigen, wenn die Ausrüstung funktioniert.

F) Stromausfall und Wiederaufnahme

- Im Falle des Stromausfalls zwecks den Betreiber zu schützen, ist die Ausrüstung selbst und das Produkt, die Ausrüstung in einem Endzustand.

- Es ist notwendig, dass menschliche Intervention erfordert werden sollte, um die Energie neu zu starten und die Ausrüstung nicht wie von GMP gefordert automatisch laufen kann, wenn die Energie erneut beliefert wird.

Anwendungen:

1. Die Schleuder ist für das Trocknen der losen Materialien, zum Beispiel passend: Pulver-, Partikel- und Scheibenform ohne große Partikel.

2. Anwendung in der chemischen Industrie, in der Lebensmittelindustrie, in der Zufuhrindustrie und in anderen Industrien, zum Beispiel: Stärkefabrik, Zufuhrfabrik, Fleischverarbeitungsfabrik, Weinfabrik, Bierfabrik und so weiter.

Eigenschaften des Materials

Flussdiagramm:

1. materieller Einlass

2. treibendes Gerät

3. Dampfverbindungsstück

4. Außenoberteil

5. Absaugöffnung

6. Grundlage

7. Innenelement des Rohrversagens

8. materieller Ausgang

9. Dampfaustrittverbindungsstück
