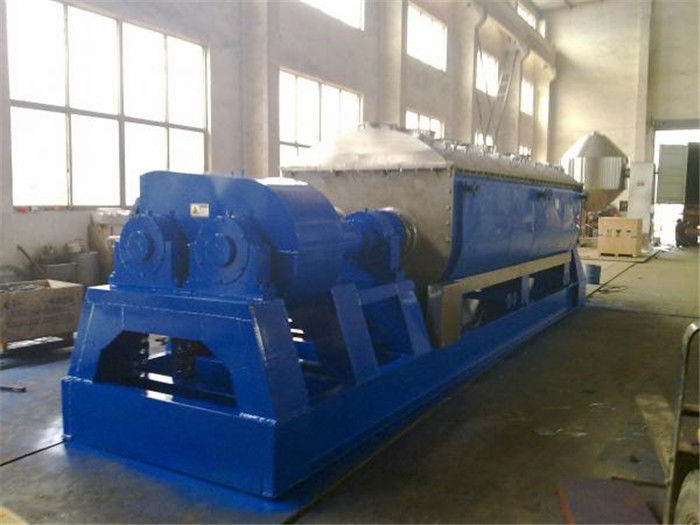

Dieselleitungs-Trockner der heizungs-KJG hohler des Paddel-20rpm

Produkt-Beschreibung

Hohler Paddeltrockner KJG-Reihe (hohler Antreiber-Trockner) (Paddel-Trockner)

Allgemeine Beschreibung

Anwendbar für das Trocknen oder das Abkühlen des Pasten-, Partikel-, Pulver- und Schlammzustandes des Materials, führen Sie den Trocknungsprozess, das Abkühlen, die Heizung, die Sterilisierung, das Reagieren und Verbrennung unter niedriger Temperatur durch. Das spezielle rührende und der Heizung Übertragungsblatt, macht Übertragungsleistungsfähigkeit der hohen Hitze und liefert selbstreinigende Funktion. Der spezielle Keil formte das Rühren und Übertragungsblatt der Hitze hat hohes Heizungs- Leistungsfähigkeit und selbstreinigende Funktion der Übertragungsoberfläche der Heizung.

Hohle keilförmige Blätter werden auf die hohle Welle konzentriert. Hitzemedien fließen das Blatt von der hohlen Welle durch. Der Hitzeübergangsbereich im effektiven Volumen ist sehr hoch. Die Temperaturspanne der Heizmittel ist ℃ -40 zu ℃ 320. Es wäre möglicherweise Dampf oder flüssiger Zustand, wie Dampf, thermische indirekte Heizung des Öls etc., dort ist keine Hitze, die auf dem Luftweg durchgeführt wird. Alle Hitze wird für zu das Trocknen des Materials ausgenommen das verlorene von Wärmedämmungsschichten verwendet. Die Oberfläche des keilförmigen Blattes hat selbstreinigende Funktion. Die relativen Bewegungen der Produktpartikel und die keilförmige Flächenwirkungsreinigungsaktion, diese können das Material säubern, das zur keilförmigen Oberfläche, also befestigt wird, die Sauberkeit der Übertragungsoberfläche der Hitze während des Arbeitens halten. Das Oberteil des hohlen Blatttrockners ist Ω-förmig, und 2 oder 4 Stücke der hohlen rührenden Welle werden normalerweise im Oberteil ausgerüstet. Um jedes mögliches Durchsickern des Materials zu vermeiden oder materiellen löslichen Dampf zu sammeln, gibt es Klemmenabdeckung und obere Abdeckung mit dem Oberteil. Die Auslassöffnung wird mit einer blockierenden Platte versehen, um die materielle waagerecht ausgerichtete Höhe sicherzustellen, damit die Wärmeaustauschfläche völlig durch das Material und den Oberflächenbeitrag völlig anzuzeigen abgedeckt wird. Die Übertragungsmedien der Hitze das Rotationsverbindungsstück, das Oberteil der Jacke und hohle rührende Welle durchfließen. Um besten Übergangseffekt sicherzustellen, nimmt die hohle rührende Welle unterschiedliche Innenstruktur in Übereinstimmung mit verschiedenen Heizmitteln an.

Produktdetails

Technischer Parameter

Refs. Liste des Kennwerts

Anmerkung: einige der Parameter werden und abhängig von dem tatsächlichen Entwurf justiert.

Arbeitsprinzip:

Die Wärmeaustauschflächen des hohlen Paddeltrockners umfassten Paddel und rührten Welle und Wandoberfläche. Und der Wärmeübertragungsbereich des Paddels ist die große Mehrheit, also ist die Struktur der Ausrüstung kompakt und Wärmeübertragungsbereich des Einheitsvolumens ist hoch. Das Rühren und das Mischen machen den materiellen Umsatz tempestuously, damit das Material hohen Wärmeübertragungskoeffizienten erhalten kann, das besetzte Gebiet und Raum ist klein und die Betriebsanlagekosten werden gespart. Weil die Struktur des Paddels, während während des Zeitraums, Material wird verdrängt und gelöst speziell ist, der verstärkte worden Trockner. Ladendes Verhältnis des Trocknens der Kammer ist, es kann 80~90% sein, Trockenzeit kann von einigen Minuten reguliert werden zu einigen Stunden hoch, indem es die Fütterungsgeschwindigkeit, die Drehgeschwindigkeit der rührenden Welle und das ladende Verhältnis reguliert. Und von Fütterungshafen zur Entladung des Hafens ist die Bewegung des Materials im Allgemeinen Kolbenbewegung. Seine Verweilzeitverteilung ist schmal, also ist die Feuchtigkeit des Produktes einheitlich. Das Paddel auf der rührenden Welle hat einen bestimmten Axialwinkel, also kann es Material ununterbrochen trocknen.

Struktur der Ausrüstung:

Die Doppelwellenart zum Beispiel nehmen, um die Struktur vorzustellen (Paddeltrockner schließen einzelne Welle, doppelte Welle und Vierwellenart ein). Er besteht aus W-förmigem Oberteil mit Jacke, obere Abdeckung, zwei hohle Wellen mit Paddeln, zwei Seitenverkleidungen, sich dreht gemeinsames, Metallschlauchgetriebemechanismus, der Gänge und Kettenrad und etc. umfasst.

Die Kerne der Ausrüstung sind die zwei hohlen Wellen und die hohlen Paddel, die auf den Wellen geschweißt werden. Die Form des Paddels ist Keilformhohle halb-Kreisform, innerhalb sie kann Inputheizmittel sein. Ausgenommen die rührende Funktion ist es auch das Wärmeübertragungsgerät. Zwei Hauptwärmeaustauschflächen der Paddel sind Steigungsoberfläche. Wenn materiell, gleiten Kontakte mit der Steigungsoberfläche, Körnchen weg von der Steigungsoberfläche mit der Rotation des Paddels. Es kann der Wärmeübertragung ermöglichen wird erneuert ununterbrochen, also wird die Wärmeübertragung verstärkt. An der Dreieckunterseite des Paddels gibt es Schaberblatt, es kann das Material fegen, dass Ablagerungen an der Unterseite, also sie die tote Ecke vermeiden können.

Es gibt etwas Ausrüstungen für die Verteilung des Paddels und die Größen jedes Teils. Und am Fütterungsbereich, sind Trockenplatz und Entladungsbereich, dort nicht nur Paddel, aber auch ergänzende Einheit, kann sie die Maschinenarbeiten stabil sicherstellen, und trocken gleichmäßig. Vorbei, kann Verweilzeit reguliert werden.

Anwendung

Paddeltrockner ist erfolgreich in der Nahrung benutzt worden, chemisch, petrochemisch, in der Färbung, im industriellen Schlamm, in etc. Die Eigenschaften der Wärmeübertragung, das Abkühlen, rührend ermöglichen der Ausrüstung, die folgenden Einheitsoperationen zu vollenden: Kalzinierung (niedrige Temperatur), Abkühlen, Trocknen (lösliche Wiederaufnahme), Heizung (Schmelzen), Reaktion und Sterilisation. Mischende Blätter sind gleichzeitig Wärmeaustauschflächen, und dieses macht den Wärmeübertragungsbereich in den Einheitsvolumenzunahmen, verkürzen die Bearbeitungszeit. Keilblatt fungiert, nicht nur Wärmeaustauschfläche aber besitzt auch selbstreinigende Funktion. Kompression - mischende Funktion der Expansion macht das Material wird gemischt sogar. Material wird gemacht, um sich entlang das axiale als „Kolbenfluß“ zu bewegen, und im axialen Abstand, ist materielle Temperatur-, Feuchtigkeits- und mixednesssteigung sehr klein.
1. wird thermisches leitfähiges Öl als Heizmittel, der Paddeltrockner aufgetragen, Kalzinierung der niedrigen Temperatur zu vollenden. Wie: vom Dihydratcalciumsulfat (CaSO4 2 H2O), kalziniert in Dihydratcalciumsulfat mit 1/2 H2O (Ca SO4. 1/2 H2O). Natriumbikarbonat (NaHCO3) wird in Natriumcarbonat (Na2 CO3), in etc. kalziniert.
2. Mit dem Kälteträger wie Wasser-, Abkühlensalzlösung etc., die herein gepumpt wird, kann der Paddeltrockner für das Abkühlen benutzt werden. Wie: die Paddelalkalikühlvorrichtung, die in der Natriumkarbonatsindustrie benutzt wird, hat die altmodische Luftkühlungsalkalikühlvorrichtung, Rettungsenergie und Endengasbehandlungsgerät ersetzt und die Operationskosten verringert. Sie kann für das Abkühlen des Titandioxids, des Ferronickelpulvers und der verschiedenen Arten des Pulvers und der granulierten Materialien auch verwendet werden. Von ℃ 1000 auf einem einzelnen Maschinenmaterial kann zu weniger ℃ als 40 abgekühlt werden.
3. Die Hauptfunktionen des Trockners: ohne Heizungsluft zu verwenden, kann er lösliche Wiederaufnahme, Energieverbrauch und Umweltsteuerung in gefügigen oder handlichen idealen Zustand machen. Er wird besonders den Materialien angepasst, die lösliches, thermisches empfindliches Material wieder herstellen müssen, das brennbar und einfach zu oxidieren ist. Es ist weitverbreitete in fine chemische Industrie, petrochemische Industrie und Färbungsindustrie gewesen.
4. Im axialen Abstand ermöglicht die Einheitlichkeit der Temperatur, Feuchtigkeit und mixedness, der Ausrüstung, für die Heizung oder das Schmelzen verwendet zu werden oder Reaktion von etwas Vollmaterialien. Sie ist erfolgreich im Verbunddüngemittel und in den geänderten Stärkeindustrien verwendet worden. Blatttrockner kann für Sterilisationsprozeß für Nahrung und Mehl benutzt werden. Große Heizfläche im effektiven Volumen der Einheit kann das Material zur Sterilisationstemperatur bald erhitzen und die materielle Qualitätsänderung wegen der Heizung der langen Zeit vermeiden.

Bereich für angewandte Materialien
Petrochemische Industrie: Polyolefinpulver, Polycarbonatsharz, Hochs und Tiefs-Dichtepolyäthylen, lineares Polyäthylen der niedrigen Dichte, polyacetal Partikel, Nylon 6, Nylon 66, Nylon 12, Celluloseacetatfaser, PPS, Allylharz, Plastik, PVC, Polyvinylalkohol, Polystyren, Polypropylen, Polyester, Polyformaldehyd und Styrol ausführend - Acrylonitrilcopolymer und -äthylen - Propylenkopolymerisierung.
Umweltschutzindustrie: Pta-Klärschlamm, Galvanisierungsschlammwasser, Kesselruß, pharmazeutischer Abfall, Zuckerraffinerie-Abfallrückstände, feinschmeckerischer Pulverfabrik-Abfallrückstand, KohlenFlugasche.
Zufuhrindustrie: Sojasoßenrückstand (offscum), Zufuhr der Knochenbasis (Matrix), die Körner des Destillierapparats, Fersen des Nahrungsmittels, Apfelrückstand, orange Schale (Haut), Sojaschrot, Hühnerknochenzufuhr, Fischmehl, Zufuhrzusätze, biologischer Schlamm.

Nahrungsmittelindustrie: Stärke, Kakaobohne, niblet.

Chemische Industrie: Natrium-Karbonat, NPK-Verbund- Düngemittel, Kaolin, Bentonit, weißer Ruß, conductex, Phosphogypsum, Oxidationsnatrium-floride, Kalk nitrade, Magnesiumcarbonat, Natriumcyanid, calmogstrin, Bariumsulfat, annaline, Calciumcarbonat, Farbstoff, Molekularsieb, Saponin.

Die Eigenschaften

1. Der Wärmeverbrauch des Paddeltrockners ist niedrig: Keine Hitze führte auf dem Luftweg wegen der indirekten Heizung durch; es gibt keine Wärmedämmungsschicht mit der Außenwand des Trockners. Er verbraucht 1,2 Kilogramm Dampf, um 1kg des Wassers für zu das Trocknen des Schlammzustandes des Materials zu verdunsten.

2. Niedrige Kosten, zum auf Blatttrockner zu investieren: das effektive Volumen der Einheit hat eine große Wärmeaustauschfläche, also wird die Bearbeitungszeit verkürzt. Ausrüstungsgröße wird verringert, wie groß die Baufläche und den Gebäuderaum verringern würde.

3. Die Strecke des verarbeitet zu werden Materials ist breit: Wärmeempfindliches Material und die unter hoher Temperatur verarbeitet zu werden Materialien, würden verarbeitet möglicherweise mit verschiedenen Heizmitteln. Die normalen Medien sind: Dampf, thermisches Öl, Heißwasser und kaltes Wasser. Es wäre möglicherweise die ununterbrochene oder Reihenoperation, die in vielen Bereichen weitverbreitet ist.

4. Die Verschmutzung ist weniger: Ohne zuzutreffen oder Luftporenbildung sehr wenig wird Pulver, folglich weniger Material ist verloren eingekuppelt. Das lösliche verdunstet ist sehr wenige, es einfach verarbeitet zu werden. Für das Material, das möglicherweise Verschmutzung oder das wieder hergestellt zu werden Lösungsmittel verursachte, nähme es möglicherweise Siegelzirkulation an.

5. Die Operationskosten sind niedrig: 1hour/day.operator ist genug für Normalbetrieb. Niedrige rührende Geschwindigkeit und angemessene Struktur, die abgenutzte Menge ist wenige, und die Aufrechterhaltungsgebühr ist niedrig.

6. Stabile Operation: Die materiellen Partikel treten völlig mit Übertragungsoberfläche der Hitze, wegen des speziellen Zusammendrückens und des Schwellen-rührenden Effektes des geformten Blattes des Keils in Verbindung. Die Steigung (oder der Unterschied) der Temperatur, die Feuchtigkeit und das mixedness sind im unterschiedlichen axialen Bereich, also, die Stabilität des Prozesses sicherzustellen sehr klein.

7. Erhitzen Sie indirekt, Material kann nicht verunreinigt werden.

8. Drehgeschwindigkeit der Paddelwelle ist niedrig, zerstört sie nicht die Form und das Eigentum des Produktes.

Flussdiagramm
