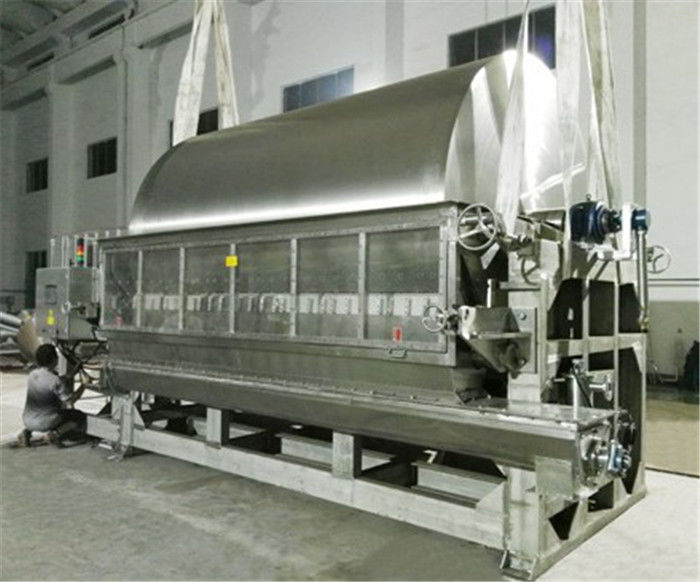

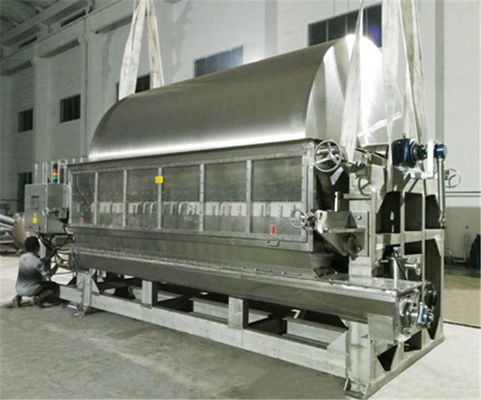

Sturz-Leitungs-Trockner 630kg/h Hektogramm mit Scrapper

TROCKNER DES HEKTOGRAMM-REIHEN-WALZENTROCKNER-/TUMBLE DES TROCKNER-CYLINDRER/FLAKER MIT SCRAPPER

Produkteinleitung:

Hektogramm-Reihen-Walzentrockner ist eine Art Drehen der ununterbrochenen trocknenden Ausrüstung mit der internen leiten-ähnlichen Heizung. Bestimmte Stärke der Materialfilmbefestigungs zur Trommel vom materiellen flüssigen Schiff unter der Trommel. Hitze wird auf die Innenwand des Zylinders durch Rohre und dann auf die externe Wand und auf Materialfilm übertragen, um die Feuchtigkeit im Materialfilm zu verdunsten, um Materialien zu trocknen. Getrocknete Produkte werden dann weg durch das Blatt, das übermittelt, gesammelt und verpackt auf der Oberfläche des Zylinders gerieben gepasst wird, fallen unten zum gewundenen Förderer unter das Blatt und werden.

Produktdetails:

Technische Spezifikation:

Anmerkungen:

Unsere Firma produziert zwei Kategorien Trommelschabertrockner: einzylindrige und doppelte Zylinderart. Wir können Doppelzylindertrockner mit oberer materieller Zufuhr im Hinblick auf Antrag vom Kunden auch entwerfen.

Die Arbeitsprinzipien:

Walzentrockner ist eine Art ununterbrochene trocknende Ausrüstung durch Dampfmantelheizung. Der Körper des rotierenden Zylinders wird zu einer bestimmten Stärke des flüssigen Rohstofffilmes durch den materiellen Behälter befestigt, der in das untere Fach eingestellt wird. Die vernünftige Hitze (Dampf) wird durch die Rohre zur inneren und äußeren Wand der Trommelkörper geführt und dann wird zum flüssigen Rohstofffilm geleitet, damit der Feuchtigkeitsgehalt des Rohstoffs schnell verdunstet wird und die Pastenreaktion auftritt. Mit der ununterbrochenen Rotation der Trommelkörper, schließlich wird Material vollständig getrocknet und der klebende Prozess vollendet.

Die vollständig getrockneten Produkte werden weg vom Körper des rotierenden Zylinders durch die Schaber gerieben, die in die Oberflächen des Trommelkörpers installiert sind und dann im Schneckenförderer an der Unterseite der Schaber erfasst sind. Am Entladungsende des Schneckenförderers, wird ein Zerquetschungsgerät eingestellt. Nach zerquetscht werden und Flocke ist Produkte zu

übermittelt zum Reinraum für das Wiegen und das Verpacken. An diesem Punkt vollendet der trocknende und klebende Prozess.

Eigenschaften

1. Hohe thermische Leistungsfähigkeit. Das Prinzip der Wärmeübertragung des Zylindertrockners ist Wärmeleitung, wer Leitrichtung identisch im ganzen Operationskreis hält. Ausgenommen Wärmeableitung der Seitenverkleidung und des Strahlungsverlustes, kann alle Hitze für Verdampfung von nass Materialien auf der Wand des Zylinders verwendet werden. Thermische Leistungsfähigkeit kann 80%-90% erreichen.

2. Große Operationselastizität und breite Anwendung. Verschiedene trocknende Faktoren des Zylindertrockners können, wie Dichte von Fütterungsmaterialien/Stärke des materiellen Filmes, die Temperatur des Heizmittels justiert werden und Geschwindigkeit des Zylinders etc. drehen. Welches das Trocknen der Geschwindigkeit des Zylindertrockners ändern kann. Da diese Faktoren keine Wechselbeziehung haben, holt sie über große Hilfe, um Operation zu trocknen, und macht es anwendbar auf das Trocknen von verschiedenen Materialien und unterschiedliche Bedingung der Produktion zu erfüllen.

3. Kurzer trocknender Zeitraum. Der trocknende Zeitraum von Materialien ist normalerweise 10 bis 15 an zweiter Stelle, also ist es für wärmeempfindliche Materialien passend. Es kann unter weniger Druckbedingung auch bearbeitet werden, wenn es in Vakuum eingesetzt wird.

4. Schnelle trocknende Rate. Als Film von den Materialien, die auf der Wand des Zylinders beschichtet werden, ist sehr dünn. Normalerweise ist Stärke 0,3 bis 1.5mm, plus Richtungen der Hitze und das Massenübertragen sind, die Verdampfungsstärke auf der Oberfläche des Filmes kann an 30-70kg halten identisch. H2o/m2

Benutzungsmöglichkeit

Es ist für flüssige Rohstoffe oder starke Flüssigkeit in der chemischen Industrie, Farbstoffindustrie, Pharmaindustrie, Nahrungsmittelindustrie, Metallurgieindustrie und so weiter trocknen passend.

Anforderungen für Trommel/stolpern Zylinder-Trockner mit Schaber

Angesichts der spezifischen Situation der Firma, machen wir hiermit die folgenden Anforderungen zum Entwurf unserer Kundenfirma:

1. Es ist notwendig, dass Entstaubungs- und Desodorierungsgerät vereinbart werden sollte (plus Nasswäschergerät);

2. Keine Primär- und Zwischen-Leistungsfähigkeits-Filter werden dem Lufteinlauf hinzugefügt;

3. Brenner wählte Italiener-Riad-Markenprodukte vor;

4. Zu mit materiellem Fütterungsgerät ausgerüstet werden (unter Verwendung des Schneckenförderers);

5. Kesselstahl wird für das Verbrennungsteil benutzt, und Edelstahl wird für das Inkontaktteil der Mechanik und der Trommel benutzt, und Kohlenstoffstahlkanne wird für andere Teile benutzt;

6. Der Zylinder ist entworfen, um in Übereinstimmung mit den spezifischen Anforderungen des Kunden zu sein (wie 1,4 * 14m und etc.);

7. Add nach innen zerquetschen und rührendes Gerät, um Agglomeration von Materialien zu verhindern (durch Welle);

8. Die Verteilungszerkleinerungsmaschine sollte am Platz installiert sein, in dem das Material die Ausrüstung durch den Schneckenförderer kommt, der zusammendrückt das Massenmaterial in Streifen für einfachen Trockner.

9. Die Ausrüstung hat eine Basis und einen Brenner.

10. Unsere Firma stellt nur Ausrüstungsgrundlage zur Verfügung, die für die Verbindung des Stroms und des Wassers an die Anlage verantwortlich ist.

Flussdiagramm:

Skizze der Walzentrocknerstruktur:

Von seiner Eigenschaft kann es in zwei Arten unterteilt werden: einzylindrig und Doppelzylinder. Andernfalls kann es in zwei Arten entsprechend dem Operationsdruck auch unterteilt werden: Normaldruck und Dekompressionsart.
