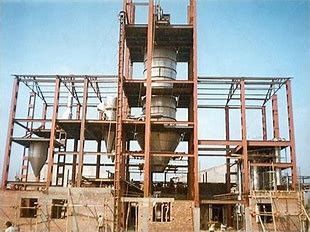

EAC-Instanttee-industrieller Kaffee-Sprühtrockner mit Hitze-Recovery-System

Produkt-Beschreibung

Instantteefertigungsstraße

BESCHREIBUNG

Instanttee-Fertigungsstraße XIANDAOS (sofortige Fertigungsstraße des schwarzen Tees) hat Leistung der hohen Qualität.
Der Auszieher mit drei oder vier Extraktionsbehältern in ernstem gibt Ausganglösung mit Rauminhalten von herum 6-12%. Diese Lösung enthält etwas Faser nach innen. Dann trennt das Diskettentrennzeichen die Faser.
Wenn kaltes wasserlösliches Instanttee angefordert wird, trennt das Diskettentrennzeichen auch das meiste Teeöl. Hängen Sie von den Anforderungen des Kunden ab; es könnte ein Diskettentrennzeichen für Doppelanwendung (die Trennung mit zwei Phasen und mit drei Phasen) oder zwei Diskettentrennzeichen separat sein.
Die getrennte Lösung wird dann durch den Verdampfer konzentriert. Die Rauminhalte, nachdem Verdampfer normalerweise herum ist, 30-45% (hängt von der Art des Tees ab).
Der starke Tee wird dann in Teepulver mit dem Sprühtrockner getrocknet. Drucksprühtrockner gibt größeren Partikel und sofortigen löslichen Tee.
Wenn die erforderliche Produktgröße, wie 1 größer ist, oder 2 Millimeter, ein Fließbettgranulierer auf Anfrage zur Verfügung gestellt wird.

Beschreibung der Anlage

ⅰ. Extraktionsbehälter
Unser Extraktionsbehälter sind weit für pharmazeutische, gesunde Nahrung, Instantpulver und chemische Industrien anwendbar. Unser spezieller Entwurf liefert hohe Arbeits-Leistungsfähigkeit und bequeme Bedienung. Abschnitt WIP (Waschen an der richtigen Stelle) ist auf Anfrage verfügbar.
Mit Multieinheiten von Extraktionsbehältern in den Reihen, könnten wir den halbkontinuierlichen Extraktionsprozeß haben und extrahieren die meisten Bestandteile vom Rohstoff.
Etwas spezieller Tee erfordert speziellen Entwurf, das Aroma zu behalten. Wir haben den Entwurf, zum des Aromas zu extrahieren und es für weiteren Prozess zu trennen.

ⅱ. Disketten-Trennzeichen (Doppelanwendungen)

Disketten-Trennzeichen ist eine Art Reinigungsausrüstung verwendet in den pharmazeutischen, des Pigments, des Nahrungsmittels, des Öls, petrochemischen und Milchindustrien der Biotechnologie, um die Mischung „der Flüssigkeit zu trennen -- Flüssigkeit und Festflüssigkeit“ im unterschiedlichen Anteil.
Es gibt sehr niedrige Prozentsatzfasern oder -asche im Auszug. Zu sich des Endprodukts zu vergewissern könnte gelöstes 100% sein, schlagen wir Diskettentrennzeichen vor um die Verunreinigungen herauszunehmen.
Um kalten wasserlöslichen Tee zu machen, sollten wir das Teeöl auch trennen. Es konnte ein Trennzeichen, zum des Öls und der unlöslichen Verunreinigungen separat zu trennen oder zwei Trennzeichen sein. Irgendein Kunde fordert auch weiteres Trennzeichen, das Teeöl zu verfeinern.

ⅲ. Verdichter

Mehrstufenvakuumverdichter

Wir schlagen normalerweise Multieffektdünnschichtverdampfer vor, um den Auszug vor Sprühtrockner zu konzentrieren. Er spart Energie, indem er wiederholt den Dampf verwendet. Die kondensierende Hitze kann auch wieder hergestellt werden, wenn der Dampf vom vorderen Effekt zu Hochdruck zusammengedrückt wird. Die Temperatur des gesättigten Dampfs entsprechend dem Druck ist auch höher und der Dampf kann für die Heizung wiederverwendet werden. Dampfstrahldampfkompressor wird unter diesem Prinzip benutzt.
Der Jet-Kompressor wird an einer sehr hohen Geschwindigkeit betrieben und keine beweglichen Teile hat. Die Struktur ist einfach und die zuverlässige Operation.
Jeder Effekt des Fallfilmverdampfers hat ein oberes Verteilersystem. Die Flüssigkeit fließt abwärts in jedes Rohr gleichmäßig und bildet eine dünne flüssige Schicht der zylinderförmigen Höhle, die Dämpfe, fließen axial abwärts.
Das starke Produkt wird von den Dämpfen in zwei Schritten, erstens zum untereren Ende durch Schwerkraft und zweitens durch einen hohen leistungsfähigen Zyklonenscheider getrennt. Die sauberen Dämpfe werden dann benutzt, um den folgenden Effekt zu erhitzen oder kondensiert (letzter Effekt).
Dort auch einfrierende Verdichter. Aber der Pulververbrauch ist sehr hoch, also ist die Anwendung nicht breit.

ⅳ. Sprühtrockner
Um gute Löslichkeit zu haben, schlagen wir normalerweise Drucksprühtrockner für diese Anwendung vor.
Die starke Lösung sollte in den Trockenturm durch Hochdruckhomogenisierungspumpe eingezogen werden, und in feine Perlen dann gesprüht werden. Gefilterte und erhitzte Luftströmungen in den Trockenturm durch Heißluftverteiler und trocknen die flüssigen feinen Perlen sehr schnell. Der Trockenstoff wird an der Unterseite des Sprühtrockners und an den in den Wirbelstürmen gesammelt zu werden Geldstrafen, gesammelt.
Unser spezieller Entwurf garantiert der Qualität des Produktes und verringert den Energieverbrauch.

Aber, wenn Sie sofortiges Körnchenteeprodukt erhalten möchten, dann wir würde stark den PFSD-Reihen-Mehrstufenpräzisions-Flüssigbettsprühtrockner (Dauerbetrieb) empfehlen.

Mehrstufenpräzisions-Flüssigbettsprühtrockner der Reihen-PFSD-760

(Dauerbetrieb).

Auch der folgende FL-Reihen-Fließbett-Granulierer (kleine Serienproduktion) ist für die Wahl der Benutzer.

Fließbettgranulierer:

Wenn größere ProduktTeilchengröße angefordert wird, schlagen wir Fließbettgranulierer vor, der Partikel von herum 1 bis 2 Millimeter produzieren könnte.

Im Granulierer wird feines Instantteepulver in einem Produktbehälter geladen und verflüssigt auf dem erhitzten und gefilterten Luftweg. Flüssiger Teeauszug oder jedes mögliches andere Aroma werden auf die verflüssigte Energie, Körnchen zu machen gesprüht.

ⅴ. Hitzerecovery-system
Die Gebräuteeblätter würden benutzt möglicherweise als der Brennstoff des Systems. Aber die ursprünglichen Gebräuteeblätter sind naß, nicht einfach verbrannt zu werden. So bedrängen wir die Teeblätter zuerst und verwenden dann die Heißluft vom Trockenturm und die Hitze des Rauchgases, um die Teeblätter zu trocknen, bevor sie zum Heißluftofen oder -kessel einziehen Sie.
ⅵ. Andere Teile
Um die Anlage zu haben, die glatt geleitet wird, konfigurieren wir auch einige Sedimentationsbecken, Pufferbehälter und andere Sammelbehälter für das System.
System WIP (Waschen an der richtigen Stelle) wird auf Anfrage zur Verfügung gestellt.


Gesamtflussdiagramm:
