3 kg/h Sprühtrockner im Labormaßstab Kleine Stellfläche in Laborgröße

Produkt-Beschreibung

1.Produktname:Sprühtrockner in Laborgröße / Testzentrum / Versuchsanlagen / Sprühtrockner-Testzentrum / Service-Sprühtrockner / Muster-Sprühtrockner





2.Produktdetails



Das ÖObjekt fürSprühtrockner fürder Prozess tEuropäische Sommerzeit

Dieser Probeversuch soll eine wichtige Grundlage liefern, um die technischen Parameter für die Auslegung von Großanlagen zu erhalten.Zwei Parteien sollten gemeinsam die notwendigen technischen Verhandlungen führen, um die optimierte Testlösung vor Ort zu erhalten.Basierend auf der Einigung beider Parteien wird der Test offiziell durchgeführt.Wir laden Sie herzlich ein, das Rohmaterial zum Testen in unser Testcenter zu bringen.







Technische Geheimhaltung:

Drei Parteien sind für die Vertraulichkeit ihrer Produkte und technologischen Errungenschaften (dh geistige Eigentumsrechte oder Patente) verantwortlich, aber die relevanten technischen Daten, die während des Testprozesses generiert werden, haben beide Parteien die Verpflichtung und Verantwortung, sie streng füreinander aufzubewahren.In jedem Fall sollten beide Parteien keine Informationen oder Daten an Dritte weitergeben.



Derzeit hat unser Unternehmen im Grunde ein groß angelegtes Testzentrum gebaut.Alle Testeinrichtungen dieses Testzentrums werden gemäß den Anforderungen an High-Level-Konfiguration und hohe Präzision in den wichtigsten industriellen Anwendungsbereichen entwickelt und hergestellt.Die Hilfseinrichtungen der verschiedenen Testeinrichtungen sind komplett eingerichtet und ihr Designkonzept ist neuartig und einzigartig. Gleichzeitig verfügen sie über eine Vielzahl fortschrittlicher und flexibler Funktionen und ein breites Anwendungsspektrum.





Seine Konfiguration des Steuerungssystems hat beispiellose technische Vorteile und setzt das leistungsstarke Potenzial moderner industrieller Automatisierungssteuerungssystemtechnologie frei, was sich widerspiegelt in: Das Bedienfeld verfügt über eine hochwertige/ausgereifte visuelle intelligente Mensch-Maschine-Steuerungsschnittstelle, die hervorragende Professionalität zeigt industrielle Prozesssteuerungselemente ； Die wichtigsten verwendeten elektrischen Komponenten sind bekannte Markenprodukte, die den internationalen erstklassigen Produktqualitätsstandards entsprechen und sich durch empfindliche Instrumentenreaktion, hohe Steuerpräzision, stabile Produktleistung, exquisite Verarbeitung, bequeme Bedienung usw. auszeichnen. die in der Lage sind, eine sichere und zuverlässige Produktion und den Betrieb der gesamten Ausrüstung unter normalen Betriebsbedingungen zu gewährleisten.





Einführung in die wichtigstenAnlagen/Einrichtungendes Testzentrums



1. Laborsprühtrockner



Produktbeschreibung



Das Sprühtrocknungstestmodell mit der Marke „XIANDAO“ im Labormaßstab ist das erste Produkt in China.Seit seiner Gründung in den 1980er Jahren hat es eine einzigartige Erfolgsgeschichte hinter sich.Nahezu 250 Einheiten/Sets wurden geliefert, um derzeit in Universitäten, Forschungszentren, Forschungsinstituten und Pulverproduktionsanlagen im In- und Ausland eingesetzt zu werden.



Aufgrund seiner großen Flexibilität, Bequemlichkeit, Praktikabilität, seines modernen Gesamtdesigns und seines unterschiedlichen Steuerungssystems kann das Modell in Laborgröße die wachsenden Anforderungen unterschiedlicher Benutzer für die Labortrocknung erfüllen.



Darüber hinaus ist die Sprühtrocknung ein einzigartiges Trocknungsverfahren, das sowohl Partikelbildung als auch Trocknung beinhaltet, bei dem die Pulvereigenschaften durch kontinuierlichen Betrieb konstant gehalten werden können.Die richtige Auswahl des Zerstäubers und seiner betriebsvariablen Parameter ist von äußerster Wichtigkeit, um optimale Betriebsbedingungen und erstklassige Pulversorten/-kategorien zu erreichen.





BYP-12 Sprühtrockner mit geschlossenem Kreislauf in Laborgröße



Geltungsbereich



1. Nicht-Oxid-Keramik (Aen, Si3N4 usw.), Hartlegierung, Hochleistungsbatterien usw.

2. Aromastoffe, Gesundheitsprodukte.

3. Arzneimittel, Vitamin, organische Arzneimittel.

4. Kunstharz, Paraffinwachs.



MSD-8 Labormaßstab Multifunktionaler pharmazeutischer Präzisions-Sprühtrockner



Produktbeschreibung



◆ Der „XianDao“-Sprühtrockner erfreut sich seit seiner Einführung bei unseren Kunden eines einzigartigen Erfolgs.Mehr als 200 Einheiten wurden an Universitäten, Forschungszentren und spezialisierte Pulverproduktionsanlagen auf der ganzen Welt geliefert.

◆ Er wurde eingeführt, um der steigenden Nachfrage nach flexibleren, zuverlässigeren, moderneren und benutzerfreundlicheren Labortrocknern mit unterschiedlichen Steuersystemen gerecht zu werden.

◆ Sprühtrocknung ist ein einzigartiges Trocknungsverfahren, das sowohl Partikelbildung als auch Trocknung umfasst.Die Pulvereigenschaften können gesteuert und die Pulvereigenschaften beibehalten werden.Konstante

während eines Dauerbetriebs.Die Auswahl und der Betrieb des Zerstäubers ist von äußerster Wichtigkeit, um ein Optimum zu erreichen.



1. Ausrüstung aus hochwertigem AISI316-Edelstahl, die gesamte Sprühtrocknungsausrüstung entwirft schöne, fließende Linien, exquisite Verarbeitung, angemessenes Layout

2. Zerstäubungsmethode mit drei Arten von Optionen: Zentrifugal, Zwei-Flüssigkeits-Sprühkopf, Zwei-Flüssigkeits-Sprühflüssigkeit, geeignet für die Herstellung von Produkten mit unterschiedlichen Spezifikationen;

3. Abnehmbare Reinigung der Heißluftkammer, einfache Bedienung, geräuscharm;

4. Und die Materialkontaktteile sind schnelles strukturelles Design, einfache Demontage, leicht zu reinigen, hygienische Anforderung;

5. HMI mit SPS-Steuerung, Sie können die Einlasstemperatur, Abgastemperatur, Vorschubgeschwindigkeit, Datenerfassung, Aufzeichnung, Drucken und Prozessüberwachung und -steuerung direkt einstellen.

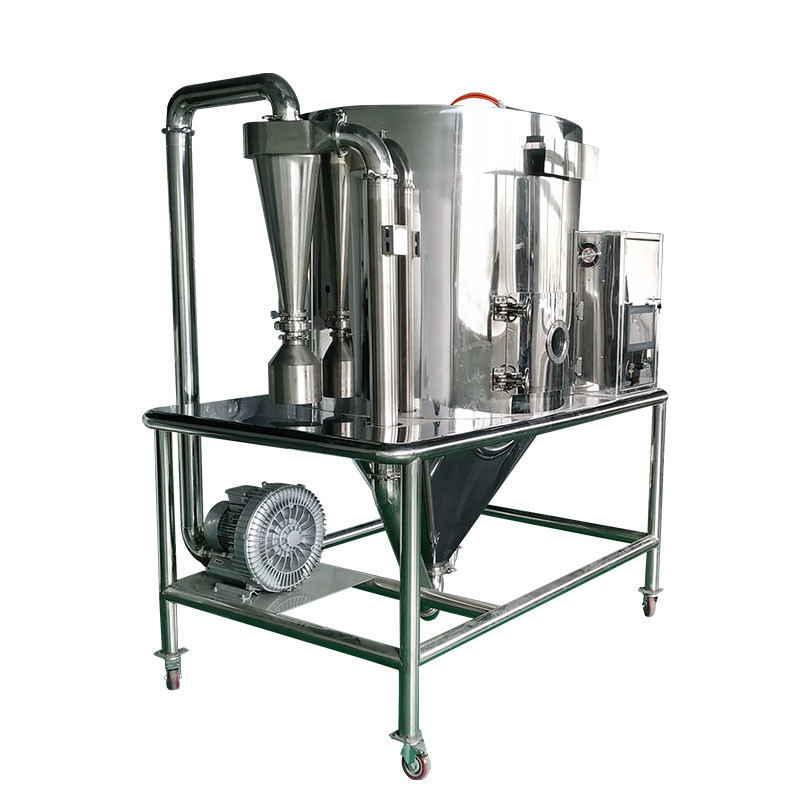

Pilot-Sprühtrockner Modell LPG-8



Der Standard-Rotationssprühtrockner kann die Lösungen, Emulsionen, Suspensionen und Pastenmaterialien direkt zu Pulverprodukten sprühtrocknen.Es zeichnet sich durch schnelle Trocknungsgeschwindigkeit, hohe Effizienz und wenige Verfahren aus.Es kann die Farbe, den Duft und den Geschmack des Materials beibehalten.Das trockene Pulver hat eine gute Löslichkeit, eine hohe Reinheit, eine gute Betriebsumgebung und implementiert im Wesentlichen einen automatischen Betrieb.Diese Maschine wird häufig in der chemischen, petrochemischen, Metallurgie-, Lebensmittel-, Medizin-, Bau-, Keramik-, Forstwirtschafts- und chemischen Industrie eingesetzt.Darüber hinaus kann das Gerät auch spezielle Materialien wie Polyethylenwachs, biologische Pestizide und Mehrnährstoffdünger nach dem Erhitzen und Schmelzen kühlen und granulieren.



Haupttechnische Parameter:

max.Feuchtigkeitsverdunstungskapazität: 3kgs/h

Einlasstemperatur: 120 ~ 300 ℃ oder so (einstellbar nach Materialcharakter)

Austrittstemperatur: 80℃～100℃ (einstellbar auf Materialcharakter)

Gesamtleistung: 12KW

CSD-30PWiderrufCeramischSbetenDRöster



Allgemeine Beschreibung:



Der gesamte Prozess erfordert keine manuelle Bearbeitung.

◆ Der Sprühtrockner für Präzisionskeramik ist ein Sprühtrockner der neuen Generation.Es handelt sich um ein verbessertes Produkt, das von den Technikern unseres Unternehmens durch technologische Innovation auf der Grundlage des LPG-Modells auf den Markt gebracht wurde.Die Maschine zeichnet sich durch geringen Platzbedarf, einfache Bedienung und zuverlässigen Betrieb aus und kann Pulver mit guter Rundheit und gleichmäßiger Partikelgrößenverteilung zubereiten, sodass die Dichte des gepressten Produkts erheblich erhöht werden kann.

◆ Die Überlegenheit und Praktikabilität dieser Modellreihe bieten notwendige Voraussetzungen für wissenschaftliche Forschungseinheiten zur Herstellung von Feinkeramik und neuen Materialien.Derzeit haben wir Zirkonoxid, Aluminiumoxid, Zinkoxid, PTC, Siliziumkarbid, Siliziumnitrid, Lithiumbatteriematerialien und andere Industrien erfolgreich eingesetzt und von den Benutzern einstimmig gelobt.



Technologievorteile:



● Einführung eines neuen Zerstäubers vom Typ M, der wie folgt gekennzeichnet ist:

① Kann ein ausgezeichnetes frei fließendes kugelförmiges Pulver erhalten;

② Kann Pulver mit gleichmäßiger Partikelgrößenverteilung erzeugen;

③ Einzahlungsbetrag in Tangentenlinie abnehmend;

④ Die durchschnittliche Partikelgröße des Produkts kann angepasst werden.

● Abluftstruktur mit niedriger Kappe, die dafür ausgelegt ist, sicherzustellen, dass die meisten Pulver am Boden des Trockenturms gesammelt werden und nur eine kleine Menge Pulver in den Zyklonabscheider oder Beutelfilter gelangt, wodurch das Stressniveau bei der Gas-Feststoff-Trennung erheblich reduziert wird des Staubsammlers nach der Stufe.

● Das Heizsystem verwendet nicht oxidierende Heizrohrfittings.Die in den Trockenraum eintretende Luft wird durch eine dreistufige Reinigung gefiltert - Primäreffizienz, Zwischeneffizienz und Hochtemperatur-Hocheffizienz, und der Reinigungsgrad erreicht mehr als hunderttausend.Verhindern Sie, dass externe Verunreinigungen in das Produkt eingemischt werden und die Nachbearbeitungsverfahren wie das Formen und Sintern des Produkts beeinträchtigen.



LSD-1500 Laborsprühtrockner



1. Für die Herstellung von Maschinen überhaupt, mit Gas können Verbrennungsprodukte die effektive thermische Zersetzung fördern.

2. Es kann Pyrolysegerät sprühen, um den Produktionsmaßstab zu erreichen.

3. Ein spezielles keramisches Ofenkernrohr, indirekte Heizung durch die elektrische Heizung.

4. In der Ofentemperatur von etwa 600 ~ 900 ℃ unter den Betriebsbedingungen.

5. Im Allgemeinen ist der ideale Weg, eine Sprühvorrichtung vom Typ Hochgeschwindigkeits-Zentrifugalzerstäubung zu verwenden, aber Sie können auch die zweite Lösung und die Zerstäubung der Aufschlämmungsflüssigkeitsdüse wählen.

6. Kompakter, geringer Platzbedarf;einfach in der bedienung, hohe effizienz.



Sprühpyrolysegerät (Sprühwärmereaktor)



Arbeiting Prinzip fürSprühwärmereaktor-Verfahren



Ein Verfahren zum Zerstäuben des gemischten Einsatzmaterials (z. B. einer Metallsalzlösung) in einem Hochtemperaturofen und zum sofortigen Durchlaufen einer thermischen Zersetzung, Reaktion, Synthese oder Kalzinierung/Sinterung, um ein pulverförmiges Produkt (im Allgemeinen Metalloxidpulver) zu erhalten.





Eigenschaften für HochtemperaturSprühpyrolyse



1. Synthese eines Mehrkomponentensystems, selbst wenn die Teilchen Mikrometerprodukte sein können.

2. Kann Spuren von zugesetzten Inhaltsstoffen gleichmäßig in den Rohstoffen verteilen.

3. Verglichen mit der Pulvermischmethode zum Mischen von Verunreinigungen weniger mechanisch.

4. Pulverprodukte in Oberflächenaktivität, leicht zu sintern.





Die Anlage zeichnet sich aus durch:



1. Für die Herstellung von Maschinen überhaupt, mit Gasverbrennungsprodukten kann die effektive thermische Zersetzung gefördert werden.

2. kann Pyrolysegerät sprühen, um den Produktionsmaßstab zu erreichen.

3. ein spezielles keramisches Ofenkernrohr, indirekte Heizung durch die elektrische Heizung.

4. in der Ofentemperatur von etwa 600 ~ 900 ℃ unter den Betriebsbedingungen.

5. Im Allgemeinen ist der ideale Weg, eine Sprühvorrichtung vom Typ Hochgeschwindigkeits-Zentrifugalzerstäubung zu verwenden, aber Sie können auch die zweite Lösung und die Zerstäubung der Aufschlämmungsflüssigkeitsdüse wählen.

6. kompakter, geringer Platzbedarf;einfache Bedienung, hoher thermischer Wirkungsgrad.





2. Pilotengröße Modell BYP-20 Serie Sprühtrockner mit geschlossenem KreislaufzumPrüfungZweck:



Modell BYP-20 Serie Sprühtrockner mit geschlossenem Kreislauf



1. Es kann verhindern, dass die Produkte oxidieren und die Qualität der Produkte verbessern.

2. Es ist einfach, den staubfreien und aseptischen Betrieb zu realisieren.

3. Es kann das Lösungsmittel in der materiellen Flüssigkeit zurückholen.

4. Es kann die Erhaltung der duftenden Zusammensetzung verbessern.

5. Es kann die Flüssigkeit des brennbaren Materials trocknen oder die abkühlende Körnung tun.

6. Es kann das Material mit starker Hitzeempfindlichkeit trocknen.

7. Es kann weniger öffentliche Gefahren oder keine öffentlichen Gefahren realisieren.

8. Es kann das Desodorierungsgerät weglassen.

9. Es kann die Trockenheit bei niedriger Temperatur unter 100 Grad Celsius realisieren.



Die Definition eines Sprühtrockners mit geschlossenem Kreislauf



◆ Sprühtrockner mit geschlossenem Kreislauf in der Trockenkammer wird in den Nebeltröpfchen versiegelt, die von Feststoff zu Flüssigkeit dispergiert werden, und heißes Medium (Stickstoff N2) wurde Tröpfchenmethode getrocknet

Pulverprodukte.Zerstäubung durch Rotationszerstäuber oder einen Düsenzerstäuber zu erreichen, Tröpfchentrocknung kann durch die Temperatur oder den zu steuernden Durchfluss des Wärmemediums eingestellt werden,

Verdunstung des zu gewinnenden Lösungsmittels durch die Kondensationseinheit, nach „Entfernung“ und vollständiger „Entnetzung“ der Medien wurden hocheffiziente Filter und Wärmetauscher zurückgeführt und schließlich in das Trocknungssystem zurückgeführt.

◆ Der Erfolg der Sprühtrocknungs-, Wasch- und Kühlbetriebsbedingungen im geschlossenen Kreislauf hängt von einer genauen Temperaturkontrolle ab.Für Alkohol mit hohem Siedepunkt, im Allgemeinen Kühlwasser oder Salzwasser, Lösungsmittel mit niedrigem Siedepunkt wie Dichlormethan, Hexan, Aceton usw. müssen Sie den Wärmeaustausch des Kompressionskühlsystems verwenden.





3.Sprühtrockner im kommerziellen Maßstab:



Speziell entwickelter multifunktionaler pharmazeutischer Präzisions-Sprühtrockner PSD-50

Neu gebauter Serviceturm für den Kunden



Xiandao Company ist eine professionelle Fabrik, die auf die Prozessforschung, Konstruktion und Herstellung von Sprühtrocknern und Wirbelschichtgranulatoren spezialisiert ist.

Bald werden wir diesen multifunktionalen PSD-50-Präzisions-Pharma-Sprühtrockner in das Testzentrum stellen, alles dient dazu, die steigende Zahl von Testanforderungen zu erfüllen, die von der Mehrheit der Benutzer in industriellen Anwendungsbereichen wie Pharmazie, Lebensmittel, Chemie, neu gestellt werden Energie und neue Materialien.Natürlich konzentrieren sich diese Anforderungen im Wesentlichen auf die Anforderungen komplexerer Produktionsprozesse, höherer Produktqualität und höherer Testleistung, die in der kommenden Zeit weitgehend den Entwicklungstrend der großen Industrien in den industriellen Anwendungen darstellen.Der Entwicklungstrend ist zur Windfahne der Entwicklung der Branche geworden.



◆ Das Unternehmen richtet ein spezielles Labor ein, um den Testservice für Kunden bereitzustellen (kostenpflichtig), und die erhaltenen technischen Daten liefern eine wichtige Grundlage für die Auswahl und das Design des

Großgeräte.

◆ Wir sind auch dafür verantwortlich, die optimierten Anlagenkonfigurationen, die Modellauswahl und das Design bereitzustellen, und wir leiten die Kunden auch an, um die Installation, das Debugging und die Schulung der Bediener durchzuführen und die praktischen Betriebserfahrungen zu vermitteln.



BezugICPSchnittstelle des Schaltschranks für ein Set pfPSDSerie Sprühtrockner



Referenzinformationen zur Automatisierung



Fortschrittliches Steuerungssystem für die industrielle Automatisierung



Das automatische Steuerungssystem besteht aus einer SPS-Steuerung, die die speicherprogrammierbare Steuerung S7-315 2DP der Firma SIEMENS anwendet und auf der Programmiersoftware STEP 5.5, dem Start und Stopp und der Verriegelung der Anlage, der PID-Regelung und der Alarmierung von Prozessparametern basiert etc. realisiert werden können.Das Steuersystem akzeptiert zuerst die Befehle des Bedieners und beurteilt dann, ob die logischen Bedingungen des Prozessprogramms gemäß den gesammelten Feldinformationen erfüllt werden.Wenn Bedingungen eingerichtet sind, gibt das Steuerprogramm Signale in einer bestimmten Reihenfolge aus, um alle Arten von Geräten im Steuerprozess zu aktivieren oder zu schließen.



Die HMI-Mensch-Maschine-Schnittstelle wird von der SIEMENS-Konfigurationssoftware SIMATIC WinCC konfiguriert, die die Bedienung, Betriebszustandsüberwachung, Datenanalyse, Aufzeichnung und den Ausdruck der Steuerung der Trocknungsanlage realisiert.Es hat die organische Kombination von Feldausrüstung und Personal abgeschlossen.Über das HMI kann der Bediener die Befehle eingeben und verschiedene Prozessparameter oder Formeln eingeben, um die Produktion verschiedener Produkte abzuschließen. Gleichzeitig können wir Informationen über den Zustand des Systems erhalten.Wir können uns auch nach den aktuellen Produktionsinformationen des Systems erkundigen oder die wichtigen Aufzeichnungsdaten des historischen Produktionsprozesses verfolgen (erfragen).Wenn es eine anormale Situation gibt, sendet das System das Alarmsignal aus.



Die Felddaten werden über eine S7-315-SPS gesammelt, und die gesammelten Daten werden auf dem Computer angezeigt und aufgezeichnet, der WinCC als Konfigurationssoftware verwendet, indem das CP343-1-Modul über das TCP/IP-Protokoll verwendet wird.



Die in der SPS gesammelten Daten werden auch über den Industrierouter (HUB) an einen entfernten Computer gesendet.



SPS-Software und Host-Computer-Softwareprogrammierung wenden die S88-Programmstruktur und das modularisierte Design an.



Gemäß verschiedenen Steuerobjekten werden Motorvorlagen (zwei Typen einschließlich Wechselrichtersteuerung und Direktstartsteuerung) geschrieben, einschließlich Ventilmodule, Analogeingangsvorlagen, Analogausgangsvorlagen, PID-Regelkreisvorlagen usw.



Im Hinblick auf die Prozesssteuerung wird der GRAPH-Baustein von SIEMENS zur Programmierung verwendet, wodurch der Prozess übersichtlicher wird.



Der Trocknungsprozess verfeinert sich in viele kleine Prozesse (zB Kaltbetrieb, Heißbetrieb, Wasserbetrieb, Stoffbetrieb, Trocknung etc.).



Der Zweck des automatischen Steuersystems besteht darin, den normalen Betrieb der Anlagen sicherzustellen und die Stabilität der Produktqualität zu erreichen, indem die wichtigen Prozessparameter des Sprühtrockners gesteuert und überwacht werden.
