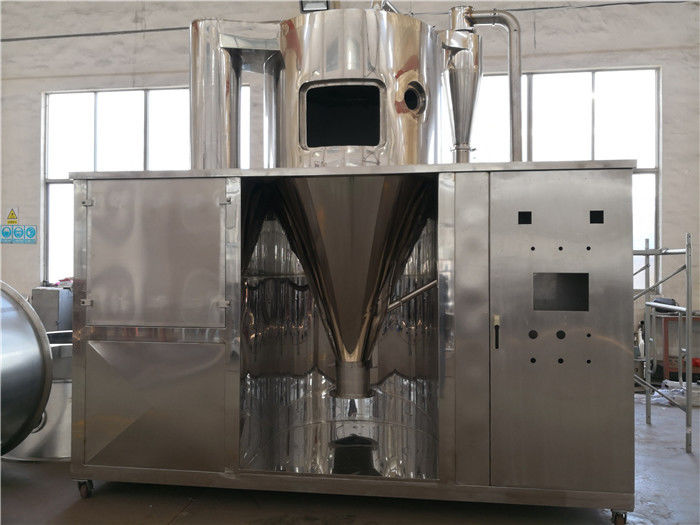

Einheitlicher Partikel-horizontaler verflüssigter Drehkreuz-Trockner

Produkt-Beschreibung

Horizontaler Sprühtrockner HSD-Reihe

Kurze Einleitung

HSD-Reihen-horizontaler Sprühtrockner ist zu dem herkömmlichen vertikalen Spraytrockner unterschiedlich. Rechteckiger Turmkörper liegt aus den Grund, das Gewehr von der Seite des Turmkörpers, der einzieht und entlädt von der anderen Seite. Mit das Material kann durch Hochdruckpumpe gesprüht werden und mit der Heißluft dann völlig in Verbindung getreten werden, die auf der gleichen Seite ist. Kurz getrocknet in einem der Zeit. Das Endprodukt fällt auf die Bodenplatte des Turms wegen der Schwerkraft, und das Material auf der Platte wird den Schaber durchgelaufen, um den empfangenden Hafen zu kommen.
Nachdem es getrocknet hat hat das Endprodukt gute Flüssigkeit, kleines Rest-, manuelles Laden, gute Stabilität, einheitliche Teilchengröße und hohen Ertrag.

Weitverbreitet im Eigelbprotein, in den Blutzellen, im Plasma, in der Nahrung, in der Chemikalie und in anderen Industrien.

Produktdetails

Eigenschaften

• Durchschnittlichere Teilchengröße, höherer Ertrag, weniger Abfall und weniger Verlust;
• Kein Ellbogen, beseitigen das Phänomen der Rohrverstopfung;
• Das System hat kleineren Widerstand, Niederdruckfan könnte mit unterem Energieverbrauch angenommen werden;
• Der Raum ist kompakt. Luftgebläse, -Abluftventilator und -heizung können auf die Turmspitze gesetzt werden, um das besetzte Gebiet zu verringern. Die Ausrüstungshöhe wird durch mehr als Hälfte als vertikale Art verringert.

Funktionsprinzipien

Nachdem die Luft durch den Filter gefiltert wird und durch die Heizung erhitzt, steigt sie in Heißluftverteiler ein, der herein ist

Trocknen der Kammer. Durch den Heißluftverteiler trägt Heißluft die trocknende Kammer gleichmäßig ein. An

die gleiche Zeit, sendet Zubringerpumpe flüssiges Material, um Farbspritzpistole (Düse) zu drücken. Das flüssige Material

wird in feine Tröpfchen gesprüht. Er macht das Kontaktgebiet vom flüssigen Material und von der Heißluft viel

größer, wird Feuchtigkeit schnell verdunstet. In einer sehr kurzen Zeit wird flüssiges Material in Pulver getrocknet. Pulver

fällt die trockenere Unterseite unten. Die meisten Produkte werden durch das Getriebe des Schabers und des Bohrers empfangen.

Weniger Prachtpulver steigt mit Endstückgas in Tasche-artigen Staubkollektor ein, der am Ende des Trockners ist

Kammer. Staub und Pulver werden vom Schneckenförderer gesammelt. Endstückgas wird durch Fan erschöpft.

Die Eigenschaften dieser Maschine sind:

1. Die Geschwindigkeit des Trockners ist sehr schnell
Die Fläche des Materials wird groß nach dem Druckspray erhöht, und die Feuchtigkeit von 90~95% kann blitzschnell in der Luft der hohen Temperatur verdunstet werden. Es dauert nur zehn Sekunden zu den Dutzenden Sekunden, um die Trockenzeit abzuschließen.
2. Raum ist kleiner
Verglichen mit dem vertikalen Sprühtrockner, nimmt das Modell die horizontale Einlasszufuhrmethode an, wird die Höhe der Ausrüstung groß verringert und das Entstaubungsgerät wird nicht vom aufgeteilten Körper entworfen. Die Struktur ist kompakt und Anordnung ist angemessen. So wird der Bereich groß, die Investition des Fabrikgebäudes verringert und die lastentragenden der Ausrüstung werden auch dementsprechend verringert.
3. Produkt der hohen Qualität
Die Struktur der Ausrüstung ist einfacher. Die Trockenzeit des Produktes ist kurz und das grobe und feine Pulver des Produktes wird gesammelt. Es kann alle Arten Qualitätsindizes, wie die Korngrößenverteilung, die Form des Produktes, die Qualität des Produktes, die Farbe, Aroma, Geschmack, biologische Aktivität und der nass Inhalt des Produktes treffen.
4. Einfache Operation und Reinigung.
Das Modell ist einfacheres in Kraft, höher in der Automatisierung und senkt in Durchfallquote. Die Innenreinigung der Ausrüstung ist bequemer und kein toter Winkel. Verglichen mit dem vertikalen Trockner, hat die Maschine keine versteckten Gefahren der Luftarbeit von der Produktion, Installation, Reinigung bis zur Wartung.

Betriebskonfigurationen und Strukturbeschreibung

Arten der Heizung
Wegen der verschiedenen Wärmequellen, die von den Benutzern verwendet werden, normalerweise gibt es elektrische Energie, Dampf, ErdgasRauchgas, Kohle, Öl und so weiter. Die Formsteuerung des Heizungsofens ist unterschiedlich. Sie kann entsprechend den Anforderungen der Produkte und den Zuständen von verschiedenen Plätzen vorgewählt werden. Für weitere Einzelheiten und die Operationsanweisungen dieser Art, bezog bitte sich das auf Handbuch.

Arten von herkömmlichen Heizungen:

1). Elektrische Heizung
2). Dampfwärmetauscher
3). Wärmeübertragungswärmetauscher
4) direkte oder indirekte Verbrennung des Erdgases (oder anderer Gase).
5). Direkt/indirekte Verbrennung der Kohle
6). Direkt/indirektes Verbrennungsöl
7). Rauchgas

Z.Z. nimmt diese Maschine DampfWärmeübertragung, elektrische Heizung und direkte Heizung des Erdgases an.

2. Luftfilter
Entsprechend verschiedenen Anforderungen wird Lufteinlauf des Systems normalerweise mit einem Luftfilter ausgerüstet. Sind hier optionale Wahlen:
1). Rauer Luftfilter
2). Luftfilter des mittleren Effektes
3). Unter-leistungsfähiger Luftfilter
4). Filter der hohen Leistungsfähigkeit
5). Filter der hohen Temperatur und der hohen Leistungsfähigkeit

3. Heißluftverteiler
Heißluft trägt die trocknende Kammer horizontal, Heißluft ein und Tröpfchen machen Austausch von der Heizung und Mass. einerseits, fördern den Kontakt des Gases und der Flüssigkeit und den trocknenden Prozess zu verstärken. Andererseits verhindern, dass die Wand des halb nass Materials an der Wand festhält.

4. Arten der Kraftstoffpumpe
Nach sind Kraftstoffpumpearten des Drucksprühtrockners:
1). Schneckenpumpe
2). Zahnradpumpe
3). Homogene Pumpe
4). Membranpumpe (Unterstützungsstabilisierendes Gerät)
5). Hochdruckschlauchpumpe
6). Pneumatische Beförderung

DruckFarbspritzpistole/Düse

Hauptvorteile:
1) einfache Struktur und niedrige Kosten
2) einfache Wartung und bequeme Versammlung
3) verglichen mit Luftströmung und zentrifugaler Art, ist Atomisierungsenergie verhältnismäßig niedriger.

Die Hauptnachteile der DruckFarbspritzpistole/der Düse sind:
1) muss a-Hochdruckpumpe zusammengebracht werden.
2) weil das Sprühloch klein ist, muss es effektiv gefiltert werden, um an der Blockierung zu verhindern.
3) wird Sprayblatt leicht, für größere Abnutzungsmaterialien, sprühte Blatt sollte vom haltbaren Material gemacht werden getragen.
4) wird Hochviskositätsmaterial nicht leicht atomisiert.

6. Trocknen der Kammer
Die trocknende Kammer wird aus Oberteil, Rahmen, internem Fasskörper und Dämmschicht verfasst. Es gibt Rahmen zwischen externem Fasskörper und dem internen Fass, das mit Wärmedämmungsbaumwolle mit 100mm gefüllt wird. Der Entwurf einer angemessenen trocknenden Kammergröße kann die trocknende Kapazität bei die Viskosität des Turms so viel wie möglich verringern treffen. Der Heißlufteinlaß und der Ausgang des Trockenraums werden beziehungsweise mit einer messenden Temperatur des thermischen Widerstands ausgerüstet, und der Temperaturindikator ist auf das elektrische Operationskabinett installiert. Für Beobachtung der Sprayzustandes, wird der Trockenraum mit einer aufschlussreichen Lampe und einem Beobachtungsfenster ausgerüstet. Um für das Säubern bequem zu sein, hat der Trockenraum eine Reinigungstür.

7. Luft-Körpertrennzeichen
Entsprechend den Anforderungen von Produkteigenschaften und den Umgebungsbedingungen von verschiedenen Materialien, wird der Trockner mit den folgenden luftsoliden Trennzeichen ausgerüstet.
1). Zyklonenscheider
2). Zerstreutes Trennzeichen
3). Beutelfilter/Filterhaus/Staubkollektor
4). Nasser nasser Staubkollektor scrubber/or
5). Beruhigungskammer
6). Elektrofilter

Anmerkung:

Der nass Wäscherstaubkollektor wird in Venturi-Nasswäscher unterteilt und nass Staubkollektor sprüht. Der Tasche-artige Staubkollektor hat einige Wahlen, wie herkömmliche Taschenart, Film-lamellierte Stofftasche, beständige Stofftasche der hohen Temperatur, statische Stoffantitasche und so weiter.
Zur Zeit ist das allgemeine Trennungsgerät ein Beutelfilter.

8. Abwärme Wärmeaustauscher
Vom Endstückgas wird die Abwärme aufbereitet und wiederverwendet. Das Endstückgas (Temperatur 80-120) wird bis 40-70 C durch den indirekten zwei Wärmeaustausch des Gerätes erhitzt, das den Energieverbrauch des Trockners groß verringern und die Operationskosten um ungefähr 10-20% verringern kann

9. Der zentrifugale Fan- und Luftregler
Der zentrifugale Fan wird entsprechend der Kapazität der Maschine vorgewählt. Der Luftvolumen des Fans kann entsprechend dem Druck des Turms und des Einlasses u. der Ausgangstemperatur justiert werden. Die Anpassungsform kann manuell und automatisch sein, und das Stellglied kann automatisch abgeschlossen werden, indem man das elektrische Gerät erhöht.

10. Elektrische Kabinettsteuerung
Sind hier eine Steuerarten Sprühtrockner. Sie konnten ihn gemäß der Produktanforderung und -Regelgenauigkeit wählen.
1). Herkömmliche Steuerung
2). Plc-Steuerung (Touch Screen Steuerung)
3). DCS-Steuerung (Rechnersteuerung)

Die Operation der ganzen Maschine wird durch einen elektronischen Schaltschrank gesteuert.

Die Hauptabfertigungsschalter sind
1). Gebläse
2). Luftgebläse
3). Elektrische Heizung oder Brenner
4). Kraftstoffpumpe, etc.

Flussdiagramm für horizontalen Sprühtrockner HSD-Reihe

Die stabilisierten Hauptparameter sind
1). Lufteinlauftemperatur
2). Lüftungsgittertemperatur
3). Innendruck
Das Ineinander greifen kann entsprechend Konfiguration und Anforderungen, wie Ineinander greifen des Brenners und des Fans eingestellt werden.

Anmerkung: Die Menge von Wasserverdampfung hängt mit den Eigenschaften des Materials, des Rauminhalts und der Temperatur des Heißlufteinlasses und -ausgangs zusammen.
