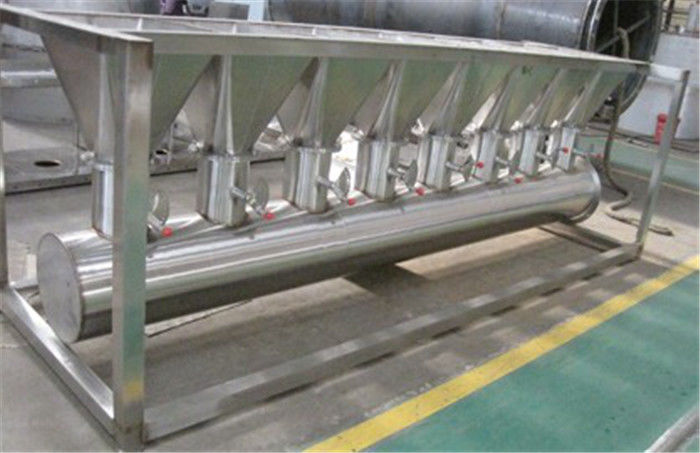

HMI knöpfen horizontalen Fließbett-Trockner des Steuersus304 XF

Produkt-Beschreibung

XF horizontal (horizontaler Fließbett-Trockner) (FBD)

Produktbeschreibung:

Horizontaler Wirbelschichttrockner, alias der Wirbelschichttrockner, hauptsächlich benutzt für das Trocknen des lösenden Pulvers oder des granulierten Materials. Und es wird weit als Trockner in der Industrie funktioniert. Dieses Gerät ist in der Struktur einfach, funktioniert bequem und hat hohe thermische Leistungsfähigkeit. Es ist in der industrieller und Abwasseraufbereitungsindustrie der Stadt der Chemikalie, des Bergbaus, der Medizin, der Nahrung, des Kornverfahrens, der Zufuhr, weitverbreitet.

Nach dem Gebrauch und der Verbesserung mehr als 20 Jahre heutzutage ist es ein populäres trocknendes Gerät auf den Gebieten von pharmazeutischem geworden, chemisch, Nahrungsmittel, Verarbeitungsindustrie des Kornes und so weiter. Es besteht aus Luftfilter, Fließbett, Zyklonenscheider, Staubkollektor, zentrifugaler Hochgeschwindigkeitsfan, Schaltschrank und so weiter.

Wegen des Unterschiedes des Eigentums des Rohstoffs, sich auszurüsten ist notwendig, mit dem entstaubenden System in Übereinstimmung mit dem notwendigen Bedarf. Es Zyklonenscheider und StoffBeutelfilter vorwählen oder wählt möglicherweise nur einen von ihnen. Im allgemeinen wenn die Schüttdichte des Rohstoffs schwer ist, es möglicherweise wählt den Wirbelsturm, wenn der Rohstoff in der Schüttdichte hell ist, es kann Beutelfilter für das Sammeln er wählen. Das System der pneumatischen Beförderung ist auf Anfrage verfügbar. Es gibt zwei Arten Operationen für diese Maschine--- ununterbrochene und zeitweilige Art.

Produktdetails: Fließbett-Schleuder des XF-Reihen-horizontale Fließbett-Trockner-(FBD)

Funktionsprinzip:

Unter Verwendung des Prinzips der Fluidisierung, die festen Schwebeteilchen in einem trocknenden Heißgasmedium im trocknenden Prozess. Das granulierte Vollmaterial wird zum Wirbelschichttrockner durch die Zufuhr eingezogen. Das Gebläse wird bläst die gefilterte saubere Heißluft erhitzt in die Wirbelschicht an der Unterseite der Verteilungsplatte und -fluidisierung zur Gas-Körperhitze und am Massenaustausch, um das Vollmaterial zu erhitzen. Und der Kontakt des Hitzemediums völlig mit den festen getrocknet zu werden Partikeln. Weil das Material heftig aufregt, verringerte der Gasschichtwiderstand groß, deshalb ist die trocknende Intensität sehr hoch. Nachdem erhitzt durch Luftfilter und Heizung, wird die Luft in die Unterseite einer kleinen Kammer durch jede Niederlassung übermittelt und teilnimmt an der trocknenden Kammer durch die Lochplatte und trocknet das perforierte Maschensieb bis die Materialien, ist die getrocknete Verflüssigung. Das getrocknete Material wird vom Entladungsausgang entladen. Der Abgas wird von der Spitze der Wirbelschicht entladen und die feste Energie wird durch das Zyklonenscheider- oder Stofftaschenstaubtuch gesammelt.

Unterdessen, durchlaufend den Zyklonenscheider und den Beutelfilter, erlischt die Abluft schließlich von der Spitze des Trocknens der Kammer und entladen durch den Ventilator.

Automatische Produktion kann verwirklicht werden. Es ist eine Art ununterbrochene trocknende Ausrüstung. Es ist schnell, wenn es die Geschwindigkeit trocknet, die in der Trockentemperatur niedrig ist, kann es der Qualität von Produkten garantieren und ist in Übereinstimmung mit den Anforderungen von GMP.

Leistungsmerkmale:

, Einfache Struktur und bequeme Wartung.

B, einfache Operation und stabiler Betrieb

C, Uniformgas-körperkontakt, hohe relative Geschwindigkeit und Wärmeübertragungsgeschwindigkeit, hohe thermische Leistungsfähigkeit.

D, keine drehenden Teile, vibrierende Teile, niedrige Instandhaltungskosten.

F, niedrige Trockentemperatur zu den wärmeempfindlichen Materialien und die Partikel werden nicht geschädigt.

Angepasste Materialien:

Horizontale Multikammerwirbelschicht ist für den durchschnittlichen Partikel passend, der die sich Größe von granuliertem, von Pulver, Masse erstreckt und wärmeempfindliche Materialien von 50 bis 5000 Mikrometer trocknet. Sie kann in der Chemikalie, in Bergbau, in Medizin, in Lebensmittelverarbeitung, in Nahrung, in Zufuhr, in industriell weitverbreitet sein und die Stadtabwasseraufbereitungsindustrie.

Anwendung:

Trocknerprozeß von Medizin, chemischer Rohstoff, Nahrungsmittel, das verarbeitende Korn, ziehen und so weiter ein. Zum Beispiel rohe Medizin, Tablette, chinesische Medizin, Nahrungsmittel des Gesundheitsschutzes, Getränke, Maismikrobe, Zufuhr, Harz, Zitronensäure und andere Pulver. Der passende Durchmesser des Rohstoffs ist normalerweise 0.1-0.6mm. Der anwendbarste Durchmesser des Rohstoffs ist 0.5-3mm.

Diagramm der Installation:

Eine Art: ausgerüstet mit Zyklonenscheider B: Inneres Tasche C: Ausgerüstet mit Filter des Wirbelsturms separator+bag

1. Einziehende Portmaschine mit 2. Hauptleitungen                    1. Fütterungshafen     2. innere Tasche                             1. einziehende Portmaschine mit 2. Hauptleitungen

3. Explosionsventilator des Lufterhitzer-4.                                 3. Hauptmaschine 4. Lufterhitzer                              3. Lufterhitzer     4. Explosionsventilator

5. Zyklonenscheider 6. Absauggebläse               5. Explosionsfan        6. Absauggebläse                             5. Zyklonenscheider u. Beutelfilter

7. Materielle Auslassöffnung                              7. Auslassöffnung                                                  6. Auslassöffnung des Absauggebläse-7.

Montagevorschriften:

1. Die Ausrüstung sollte in das Niveau gelegt werden, geregelt worden durch den Grundlagenbolzen, und die Teile sollten mit dem gutem Versiegeln sein.

2. Der Fan kann eingestellter äußerer Raum sein oder ihn in den getrennten Raum einsetzen

3. Dem Plan kann justiert werden basiert worden auf der Standortzustand.

TECHNICALPARAMETERS

Anmerkungen:

1. Innentemperatur: ~300 ^OC.

2. Wenn Bettbereich größer als 4m2 ist, dann wird der Trockner hauptsächlich auf dem Gebiet von Medizin benutzt; Wenn Bettbereich zwischen 5m2 ~20m2 ist, dann wird der Trockner hauptsächlich auf dem chemischen Gebiet benutzt.

3. Der trocknenden Kapazität wird basiert auf der Primärfeuchtigkeit des Kristalles der Pflaume ist 20% gemessen und seine abschließende Feuchtigkeit ist 5% und die Temperatur des Lufteinlaufs ist 130℃. Die trocknende Kapazität anderer Rohstoffe basiert auf der praktischen trockenen Bedingung. Wenn Sie Modelle wählen, merken Sie bitte das: Modell A sollte mit Zyklonenscheider und Modell B mit innerem Taschenstaubkollektor und Modell C mit Zyklonenscheider- und Taschenstaubkollektor zusammengebracht werden.

4. Einzugsart:

1) Sternfütterung;

2) Stern, der mit der pneumatischen Beförderung einzieht;

3) Bandförderer;

4) Besonders angefertigt.

5. kann automatisierte Produktion verwirklicht werden.

6. Kundengebundener Entwurf gemäß der Benutzeranforderungen.

7. Die Fanenergie wird von den materiellen Leistungen abgehangen.
