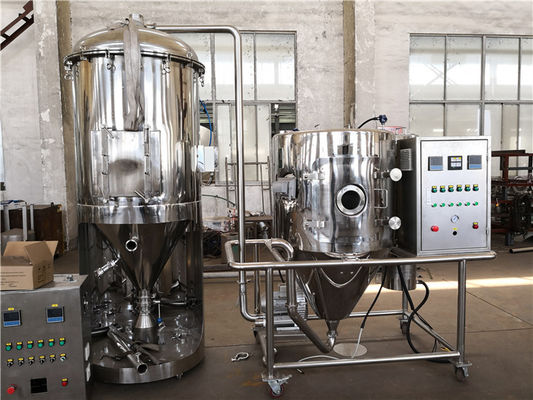

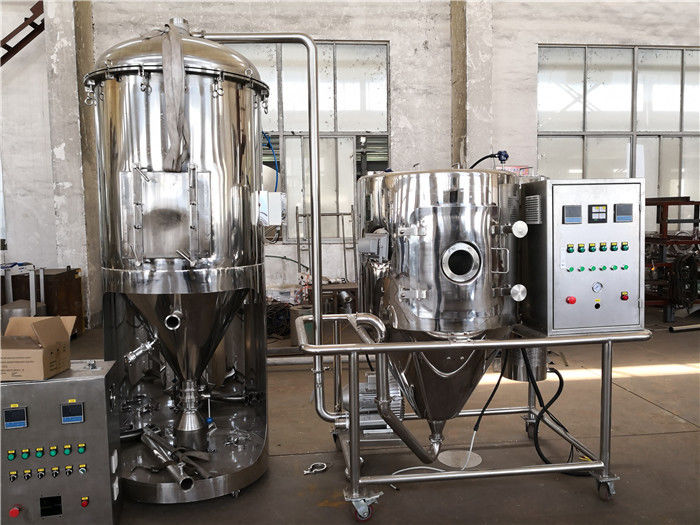

Drehkreuz-trockene Maschine des Baumaterial-50000kg/H LPG

Produkt-Beschreibung

Lpg-Reihen-Standarddreh-/zentrifugaler Sprühtrockner



Allgemeine Betriebsbeschreibung

Sprühtrocknung ist die weitverbreitetste Technologie in der industriellen Industrieproduktion, die Flüssigkeit für Trockner und Granulation benutzt, und es ist für das Produzieren des festen Pulvers oder der granulierten Produkte aus flüssigen Materialien, wie Lösungen, Emulsionen, Suspendierungen und pumpbaren Pasten am passendsten.

Die PSD-Reihen von den pharmazeutischen Sprühtrocknern der Präzision, die von unserer Firma entwickelt werden, haben guten Auftritt, hohe Qualität und keine Verschlechterung der Zielprodukte, nachdem sie getrocknet haben, die unvermeidlich erheblich den wirtschaftlichen Nutzen der Fabrik verbessert.

Diese Reihe der Anlage kann in chemischem, in petrochemischem, in metallurgischem, in keramischem weitgehend ETC… verwendet werden, Leichtindustrie, Nahrung, pharmazeutisches, Baumaterial und chemische Industrien der Forstwirtschaft und biochemische Industrie.



Material:	SUS316-/SUS304/KOHLENSTOFFSTAHL, USW.	Wärmequelle:	Dampf/elektrisches/Erdgas/Diesel-/etc.
Kapazität:	10-10000kg pro Stunde	Wasser-Verdampfung:	5-5000kg pro Stunde
Temp:	120-600 ' C	Trocknen des Musters:	Ununterbrochener Trockner
Dokument:	FAT IQ/OQ/PQ	Zertifikat:	CER/UL /CU-TR
Steuerung:	HMI U. KNOPF	Atomisierender Modus:	Drehzerstäuber
Glanzpunkt:	Nahrungsmitteltrockenere Maschine, Sprühtrocknungsausrüstung





Funktionsprinzip

Der zentrifugale HochgeschwindigkeitsSprühtrockner LPG-Reihe nimmt zentrifugalen Scheibenhochgeschwindigkeitszerstäuber auf die Oberseite der trocknenden Kammer an, um die Zufuhr in Nebel ähnliche feine Tröpfchen und Führungshitze u. Massenaustausch mit der Heißluft gleichzeitig zu atomisieren, die den Turm durch eine Sonderausschüttung in eine zusammenpassende Bewegungsbahn kommt, und verdunstet das Wasser in einer extrem kurzen Zeit, einen einheitlichen pulvrigen Trockenstoff zu bilden.



Prozessprofil

Nach gefiltert und erhitzt der Luft, nimmt am Luftverteiler auf die Oberseite des Trockners teil. Die Heißluft nimmt am Trockenraum in der gewundenen Form und gleichmäßig teil. Überschreiten durch den zentrifugalen Hochgeschwindigkeitssprüher auf die Turmspitze, dreht sich die materielle Flüssigkeit wird und in die flüssigen Perlen des extrem feinen Nebels gesprüht. Durch die sehr kurze Zeit des In Verbindung tretens mit der Hitzeluft, können die Materialien in die Endprodukte getrocknet werden. Die Endprodukte werden ununterbrochen von der Unterseite des Trockenturms und der Wirbelstürme entladen. Das Abgas wird durch den Abluftventilator entladen.



Vorteile dieser Anlage in den Verfahrenstechniken



Es wird mit schnellem trocknendem Prozess, hoher Leistungsfähigkeit, einer Kontrollebene der gute Betriebsbetriebsumgebung und der modernen Automatisierung und etc., so gekennzeichnet

eine starke Garantie der Verfahrenstechnik für das Erhalten des hochwertigen Niveaus des Zielproduktes zur Verfügung stellen und können die Farbe, können der Duft und der Geschmack des Produktes beibehalten und eine gute Zerstreubarkeit, eine Flüssigkeit, eine Löslichkeit, eine Ebenheit und ein hoher Reinheitsgrad.



Die trocknende Geschwindigkeit ist schnell, und die Fläche der materiellen Flüssigkeit wird groß nach Atomisierung erhöht. In der heißen Luftströmung wird 95%-98% des Wasserkanisters sofort verdunstet, und die Trockenzeit ist nur einige Sekunden, deshalb ist diese Anlage für den Trockner von wärmeempfindlichen Materialien besonders passend.



Das Produktionsverfahren wird vereinfacht und zu steuern ist bequem zu benützen und. Für Flüssigkeiten mit einem Feuchtigkeitsgehalt von 40-60% (bis zu 90% für spezielle Materialien), können sie in Pulverprodukte auf einmal getrocknet werden, ohne zu zerquetschen und auszusortieren nach Trockner, und das Produktionsverfahren wird verringert und Produktreinheit wird verbessert.



Wenn die Teilchengröße und die Verteilung der Endprodukte, der Abwässergehalt, der Dichte und der Partikelform dem genauen Standard entsprechen müssen, ist Sprühtrocknung eine der gewünschten Technologien.



In der Produktionspraxis indem man die Betriebsbedingungen ändert, um die Prozessparameter, innerhalb eines bestimmten Bereiches zu justieren, ist es bequem, die ProduktTeilchengröße, die Schüttdichte, die Feuchtigkeit zu steuern und zu handhaben, ETC….



Darüber hinaus nachdem man erhitzend und, die Anlage kann die kalt-Formung und das Granulieren für etwas spezielle Materialien des Polyäthylenwachses, des Biodüngers, des Verbunddüngemittels auch beantragt werden, ETC… schmelzend gewesen ist.



Funktions-Beschreibungen



1. Kernkomponenten des Zerstäubers: Alle Hochpräzisionslager (SKF-Lager, Schweden), Nullasterschütterungswert ≤ 5μm lo, Anzeigenerschütterungs-Wert ≤ 15μm;

2. Störungsfreie Operation: bis 7.000 Stunden oder mehr;

3. Gesamtfütterungsquantität des Zerstäubers: 1-50,000kg/h;

4. Elektrisches Kontrollsystem: Unterniveaus, Größe, Vielzahl von den Steuerwahlen, zum des unterschiedlichen Bedarfs zu erfüllen; klassische Logikannäherung; dynamisches Prozesssimulationssystem; FX-DU/WIN-C Programmierung spezieller Software; Plc-Steuerung; Konfigurationsüberwachung; Mensch-Maschine Schnittstelle-Touch Screen Betriebssteuerung;

5. Pharmazeutische Schleuder kann addiert werden: Rütteln, fegendes Gas, abkühlende Jacke und andere Geräte, alle gemäß GMP-Anforderungen leitend.



Einleitung zu den Hauptkonfigurationssystemen der Anlage



Für den LPG-Reihenhochgeschwindigkeitsdrehkreuztrockner besteht es aus Zufuhrliefersystem, System für Luftfilterung und Heizung, das atomisierende System der Zufuhr, Kammer, System für die Luft, die erschöpft und das und so weiter sammelnde Produkt, elektrisches Kontrollsystem trocknend, die Beschreibung für jedes System ist, wie folgt:



1. Das flüssige Liefersystem besteht aus flüssigem Behälter, magnetischem Filter, Pumpe und so weiter hinsichtlich, die Flüssigkeit sicherzustellen teilnehmen am Zerstäuber glatt.

Entstörungssystem 2.Air und Heizsystem



Bevor die Frischluft an der Heizung teilnimmt, sollte sie durch den Pre&post-Filter zuerst überschreiten, und die Heizung für die Heizung dann betreten. Für die Heizmethode gibt es elektrischen Heizungsdampfheizkörper, Gasofen und so weiter. Welche Methode zu wählen von den Kundenseitenzuständen abhängt. Um das trocknende Medium sicherzustellen an der trocknenden Kammer mit hohem Reinheitsgrad teilzunehmen, sollte die erhitzte Luft den Filter der hohen Leistungsfähigkeit durchlaufen einträgt vorher die trocknende Kammer.



3. Atomisierendes System

Das atomisierende System besteht aus zentrifugalem Hochgeschwindigkeitszerstäuber mit Inverter und so weiter. Das Pulver vom zentrifugalen Hochgeschwindigkeitszerstäuber ist zwischen 40-120 Mikrometern.



4. Trocknen des Kammersystems



Die trocknende Kammer besteht aus dem gewundenen Oberteil, dem Heißluftverteiler, hauptsächlich

Turm und relevante Installationen.

a) Der gewundenen Verteiler des Oberteils und der Heißluft: der gewundenen Verteiler des Oberteils und der Heißluft am Lufteinlauf der Turmspitze kann Luftströmungsrotationswinkel entsprechend der besonderen Bedingung regulieren, die Luftströmung innerhalb des Turms effektiv zu führen und den materiellen Stock auf dem wall.in zu vermeiden ist die Mitte dort die Position für die Installierung des Zerstäubers.

b) Trockenturm: Die innere Wand ist SUS-Spiegelblatt, die Anzeige, die durch das Elektroschweißen geschweißt wird. Die Isolierung ist Steinwolle.

c) Der Turm ist Einsteigeloch- und Ansichthafen hinsichtlich bequemen, den Turm zu säubern und instandzuhalten. Für die Turmkörperquerschnittstelle sind Rohrbogen Bogenkolbenentwurf, verringern toten Winkel; Siegelart.

d) Der Hauptturm wird mit Lufthammer ausgerüstet, gesteuert indem den Impuls und das Schlagen des hauptsächlichtrockenturms, der hinsichtlich den, Staubstock auf der Wand zu vermeiden fristgerecht ist.



5. Lufterschöpfen und Produktkanalisation

Für die materielle Kanalisation gibt es einige Arten. Wie Wirbelsturm cyclone+bag-Filter, Beutelfilter, Wäscher des Wirbelsturms +water und so weiter. Die Methode ist abhängig von der Materialeigenschaft selbst. Für das Entstörungssystem für die Ausgangluft, haben wir Filter auf Anfrage.



6. Elektrisches Kontrollsystem

HMI+PLC, jeder Parameter kann auf dem Schirm angezeigt werden. Jeder Parameter kann leicht gesteuert werden und notiert werden.



Flussdiagramm (1)





Flussdiagramm (2)

Grasen Sie von den Hauptteilen der Anlage:



Zerstäuber: Der abkühlende Mechanismus an der Spitze des Turms verringert die Temperatur der inneren Wand des Turms; die technischen Innovationen dieser praktischen und effektiven Maße lösen die praktischen Probleme und stellen auch einen anderen technologischen Sprung im Problem des Trocknens von traditionellen Auszügen der chinesischen Medizin dar.



Eigenschaften des Drehzerstäubers



◆Die trocknende Geschwindigkeit ist hoch, wenn sie die materielle Flüssigkeit, die Fläche des Materials sich erhöht groß atomisiert. Im Heißluftfluß wird 95%-98% des Wasserkanisters an einem Moment verdunstet. Der Abschluss des Trockners dauert nur einige Sekunden. Dieses ist für das Trocknen der Hitze und der empfindlichen Materialien besonders passend.

◆Seine Endprodukte besitzen die gute Einheitlichkeit, die Flussfähigkeit u. die Löslichkeit. Und die Endprodukte sind hoch in der Reinheit und in der Qualität gut.

◆Die Produktionsverfahren sind einfach und die Operation und die Steuerung sind einfach. Die Flüssigkeit mit Feuchtigkeitsgehalt von 40-60% (für spezielle Materialien, wäre der Inhalt möglicherweise bis 90%), kann in die Pulver- oder Partikelprodukte einmal getrocknet werden eine Zeit. Nach dem trocknenden Prozess gibt es keinen Bedarf am Zertrümmern und am Sortieren, um die Operationsverfahren in der Produktion zu verringern und die Produktreinheit zu erhöhen. Der Produktkorndurchmesser, die Lockerheit und der Wassergehalt können durch das Ändern der Betriebsbedingung innerhalb eines bestimmten Bereiches justiert werden. Zu benützen ist sehr bequem zu steuern und.



Heißluft Verteiler des Verteilers (das heißt, Heißluftspirale und Heißluft): durch die logarithmische gewundene Luftstromkammer wird die Heißluft gleichmäßig in die Umfangsrichtung verteilt; es gibt zwei Gruppen Leitschaufeln, und die Windrichtung und -geschwindigkeit werden durch die Justage des Winkels der Leitschaufeln, um die Heißluft zu machen justiert und die atomisierten Tröpfchen sind im besten Kontakt; gleichzeitig wird die Heißluft gleichmäßig und spiralförmig in den Trockenturm verteilt, und gleichmäßig in Verbindung getreten mit den atomisierten Tröpfchen des Materials und des idealen trocknenden Effektes wird erzielt.



Verschiedene Spezifikationen der Drehzerstäuberdiskette

Dynamische Auswuchtmaschine für Atomisierungsdiskette

Eine NETZSCH-Schneckenpumpe liefert ununterbrochen die Suspendierungszufuhr an den Drehzerstäuber

Direkte Gasbrenner-Steuerbaugruppe

Direkter Gasbrenner



Luftverteiler



Technische Parameter:

Art Einzelteil		LPG -5	LPG -25	LPG -50	LPG -100	LPG -150	LPG -200	LPG -500	LPG -800	LPG -1000	LPG -2000	LPG -3000	LPG -4500	LPG -6500
Wasserverdampfung (kg/h)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
Sprühen Sie,/atomisierende Art		Drehzerstäuber
Zerstäubergeschwindigkeit (r/min)		25000		18000		16000			12000-13000			11000-12000
Atomisierender Durchmesser (Millimeter)		50		102		108			180-210		Bestimmt entsprechend Prozessanforderungen
Durchmesser der Kammer (m)	D	0,9	1,75	2,3	2,7	3	3,2	4,7	5,6	6,2	Bestimmt entsprechend Prozessfluß, Standortzuständen und Benutzeranforderungen
L (m)	M	1,6	4	4,5	5,2	7	7,5	12,5	13,5	14,5
W (m)	L	0,91	2,7	2,8	3,5	5,5	6	8	12	14
H (m)	H	1,75	4,5	5,5	6,7	7,2	8	10	11	15
Hubhöhe des Zerstäubers (m)	H1	-	2,5	2,5	3,2	3,2	3,2	3,2	3,2	3,2
Anmerkung: Die Menge von Wasserverdampfung hängt mit den Eigenschaften des Materials, des Rauminhalts und der Temperatur des Heißlufteinlasses und -ausgangs zusammen.



Kurve der Feuchtigkeits-Verdampfung:

Wegen der Tatsache, dass der Sprühtrockner nichtstandardisierter Ausrüstung gehört, die mit den Faktoren der technologischen Anforderung des Benutzers, der Funktion von Materialien und den Standortzuständen ändert, kann das Diagramm als Referenz von Benutzern vorgewählt werden. Füllen Sie bitte die „Form von Entwurfs-Zuständen“ aus und bringen Sie sie zu unserer Firma zurück. Wir bieten Ihnen einen rationalen Konfigurationsplan an.



Anmerkungen: für die Wasserverdampfungskapazität beziehen sich er Verwandte zur Materialeigenschaft, der Einlass und die Ausgangstemperaturen, bitte auf das folgende Diagramm.





Ursprüngliche Fotos der Anlage und seiner Installationen

Drehkreuztrockner mit einem Durchmesser von 9 Metern



Anwendungsbereich



◆Chemische Industrie: Natriumfluorid (Kalium), alkalischer Farbstoff und Pigment, Farbstoff Zwischen, Verbunddüngemittel, Ameisen- Kieselsäure, Katalysator, Schwefelsäuremittel, Aminosäure, weißer Kohlenstoff und so weiter.

◆Plastik und Harz: AB-, ABS-Emulsion, Harnsäureharz, phenoplastisches Aldehydeharz, Harnstoff-Formaldehyd Harz, Formaldehydharz, Polythen, Polychloropren und etc.

◆Lebensmittelindustrie: Fetthaltiges Milchpulver, Protein, Kakaomilchpulver, Ersatzmilchpulver, Eiweiß (Eigelb), Nahrung und Anlage, Hafer, Hühnersaft, Kaffee, sofortiger auflösbarer Tee, Würzefleisch, Protein, Sojabohne, Erdnussprotein, Hydrolysat und so weiter.

◆Zucker, Stärkesirup, Maisstärke, Glukose, Pektin, Malzzucker, Sorbinsäurenkalium und etc.

◆Keramisch: Aluminiumoxid, Keramikziegelmaterial, Magnesiumoxid, Talkum und so weiter.



Kontrollsystem der modernen industriellen Automatisierung

Automatisierungskontrollsystem nahm die des Siemens PLC-der Logikprüfer S7-315 Prüfers pro- grammable basierte Programmierungs-Software STEP7 5,5 2DP. mit Anfangs-, End- und Verriegelungsgerät, PID-Schleifenbetrug trol von Prozessparametern und Alambehandlungsfunktionen an.

Zuerst ist das Kontrollsystem, den Befehl des Betreibers anzunehmen, und dann, wenn die Bedingungen entsprechend der Logik der Szene sind, zum von Informationen zu erfassen, um den durch das Programm durchgeführt zu werden Prozess zu bestimmen, werden getroffen. Wenn die Bedingung erfüllt wird, das Steuerprogramm in einem spezifischen AuftragsAusgangssignal, dem Steuerprozeß von verschiedenen Arten der Ausrüstung zu ermöglichen oder zu sperren.



HMI-Mensch-Maschine-Schnittstelle benutzt das Konfigurations-die Software Siemens SIMATIC WinCCs, um Trocknerausrüstungskontrollsystem, um zu funktionieren, Monitor, Analysedaten, Aufzeichnung und Druck zu erzielen. Sie schloss die Kombination Ausrüstung der vor Ort und des Betriebspersonals ab. Durch HMI kann der Betreiber einen Befehl, oder verschiedenen Formel- oder Prozessparameter eintragen, die verschiedenen Produkte abzuschließen; gleichzeitig Erhalten von Informationen über Systemstatus; und fragen Sie die Systeminformationen über das gegenwärtige Produktionsverfahren oder wichtigen den Datenaufnahmeprozess der rückwirkenden (Frage) historischen Produktion; im Falle anormalen sendet das System ein Warnsignal.



LPG-1200 zentrifugales Bedienfeld des Sprühtrockner-ICP

Große Sprayturm-Feldleitstelle





Optionale Wahl:



◆Diese Art der kompletten Ausrüstung wird basiert auf kundengebundenem Entwurf hergestellt. Nicht alle Funktionseigenschaften alle Entwürfe zur Verfügung stellen. Die tatsächliche Konfiguration sollte in Übereinstimmung mit dem Vertrag gemacht werden oder unterzeichnete Vereinbarung.

◆Für die elektrischen hauptsächlichkomponenten haben wir internationale Markensortiments wie ABB, Siemens oder Schneider oder andere

◆Für das Material für die Maschine, haben wir Wahlen onAISISUS304, AISISUS304L, AISISUS316, AISISUS316L, Kohlenstoffstahl und so weiter.

◆Für das Kontrollsystem haben wir Wahlen auf Druckknopf, PLC+HMI und so weiter. Wir können das Kontrollsystem entwerfen, wie gebraucht.

◆Wir können das explosionssichere System für unseren Sprühtrockner entwerfen, der auf dem Antrag des Kunden basiert.

◆Für das passende System für den Sprühtrockner, können wir ihn, wie Fütterung liefern

System, System der pneumatischen Beförderung und so weiter.

◆Für das Heizsystem für die Anlage, ist es sehr flexibel. wir können konfigurieren.

es basierte auf den Kundenseitenbedingungen, wie Dampf, Strom, Gasofen und so weiter, alle, die wir ihn entwerfen können, um unseren Sprühtrockner zusammenzubringen.

◆Wenn ohne Heizsystem, kann es als Kühlvorrichtung, Partikel mit Kaltluft machen.

◆Komplette und Berufs-R&D-Ausrüstungs-, wissenschaftliche und angemesseneProdukterprobungsservice-, umfangreiche und ausführlichefertigungstechnikaustausch-, -forschungs- und -erforschungsleiter:

Die XKIANDAO-Firma kann Kunden mit verschiedenen Prozesstests und Testüberprüfungsdienstleistungen in einer Reihe von Labors wie YPG, LPG, PSD, BYP, PFSD, etc. und kleine Versuchsskalen oder sogar eine geringe Anzahl Produktion-artige Testeinheiten versehen. Diese Anlagen haben die Möglichkeit der technischen Anwendung vieler Reihen Planierens überprüft, die besten Produktionsverfahrenzustände bestimmen und zur Verfügung stellen Proben für Marktanalyse.



Mitteilungen vor Auftrag:



◆Name und physikalische Eigenschaften der Zufuhr: Rauminhalt (oder Wassergehalt), Viskosität, Oberflächenspannung, pH.

◆Die Pulverkapazität nachdem dem Trocknen, zulässiger Abwässergehalt, Teilchengröße, zulässige Temperatur.

◆Produktion, tägliche Arbeitsstunden/Verschiebung.

◆Verfügbare Energie: Dampfdruck verfügbar, elektrische Kapazität, Kohle, Öl, Gas verfügbar.

◆Steueranforderungen: ob der Einlass und die Ausgangstemperaturen automatisch gesteuert werden müssen.

◆Pulversammlungsanforderungen: ob man eine Taschenfalle und das Klima erfordert auf Abgas installiert.

◆Andere spezielle Anforderungen.



Zahlender Prüfungsservice:

Wir begrüßen neue und alte Kunden, um auf den Öffentlichkeits-, umfassenden und Berufsfragebogen völlig zu reagieren---basiert auf Benutzer-Anforderungs-Spezifikation (URS), startete durch die Vertriebsabteilung unsere Firma während des Vorbereitungszeitraums für Marktforschung.



Die Firma kann es für Sie aufgrund von den verschiedenen materiellen Eigenschaften der Benutzer, den verschiedenen Heizungsmodi, den verschiedenen Steueranforderungen, den verschiedenen Ertragnachfragen, den verschiedenen Produktzuständen, verschiedenen Werkstatteinteilungen, verschiedene Sauber-inplatzanforderungen (CIP), etc. entwerfen, um die Bedingungen von verschiedenen Benutzern zu erfüllen.

Alle Arten experimentelle Maschinen werden in der Firma für den Test von Benutzern ausgerüstet, um die trocknenden Eigenschaften zu bestätigen. Sie werden begrüßt, um zu unserer Firma für die Prüfung zu kommen.
